napari-boardgame-maker

此插件将2D灰度图像转换为特定桌游的3D打印景观瓷砖，该桌游围绕建立定居点、获取资源、扩张和收集比对手更多的分数。

简而言之，图像（例如，数字高程模型）可以转换为类似这样的表面

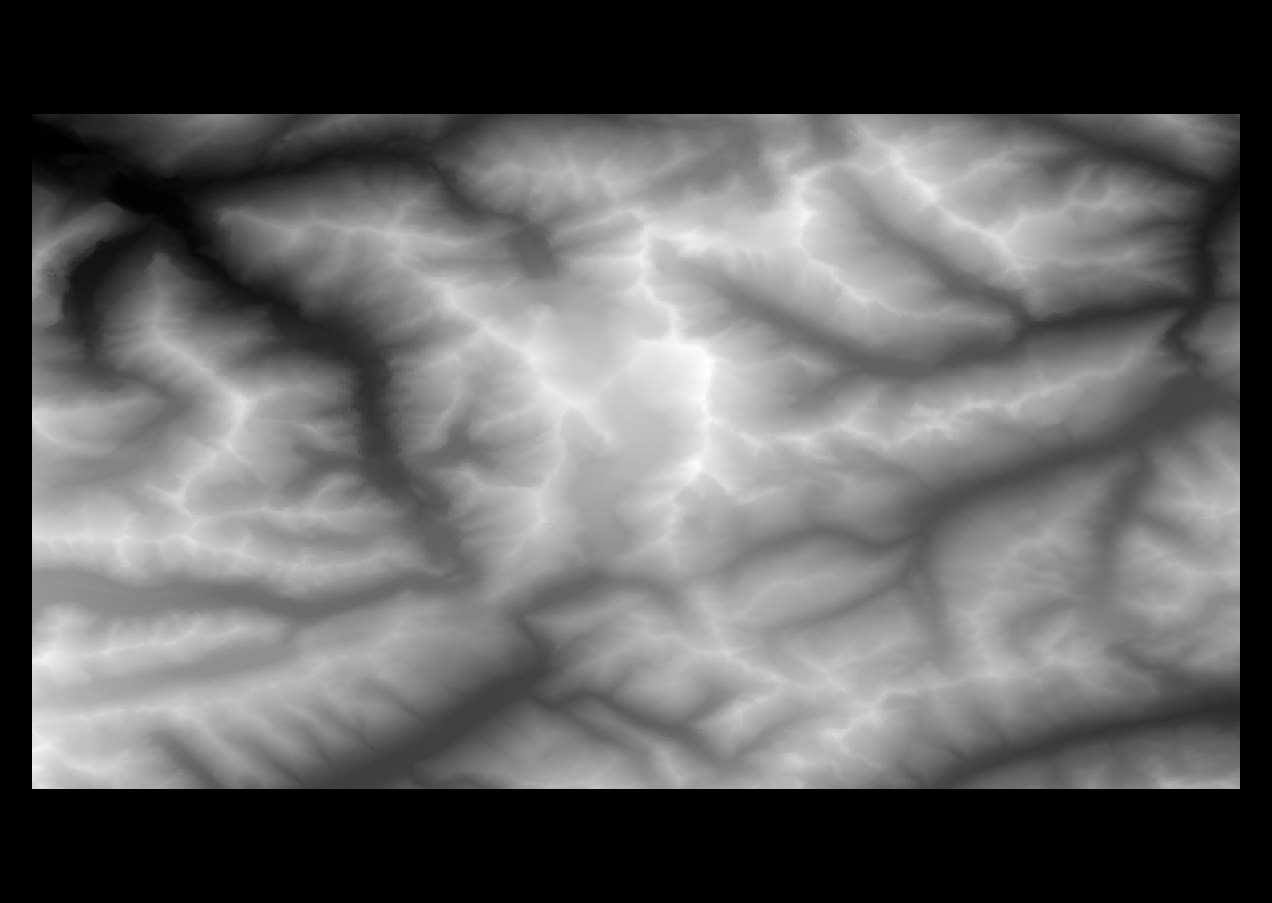

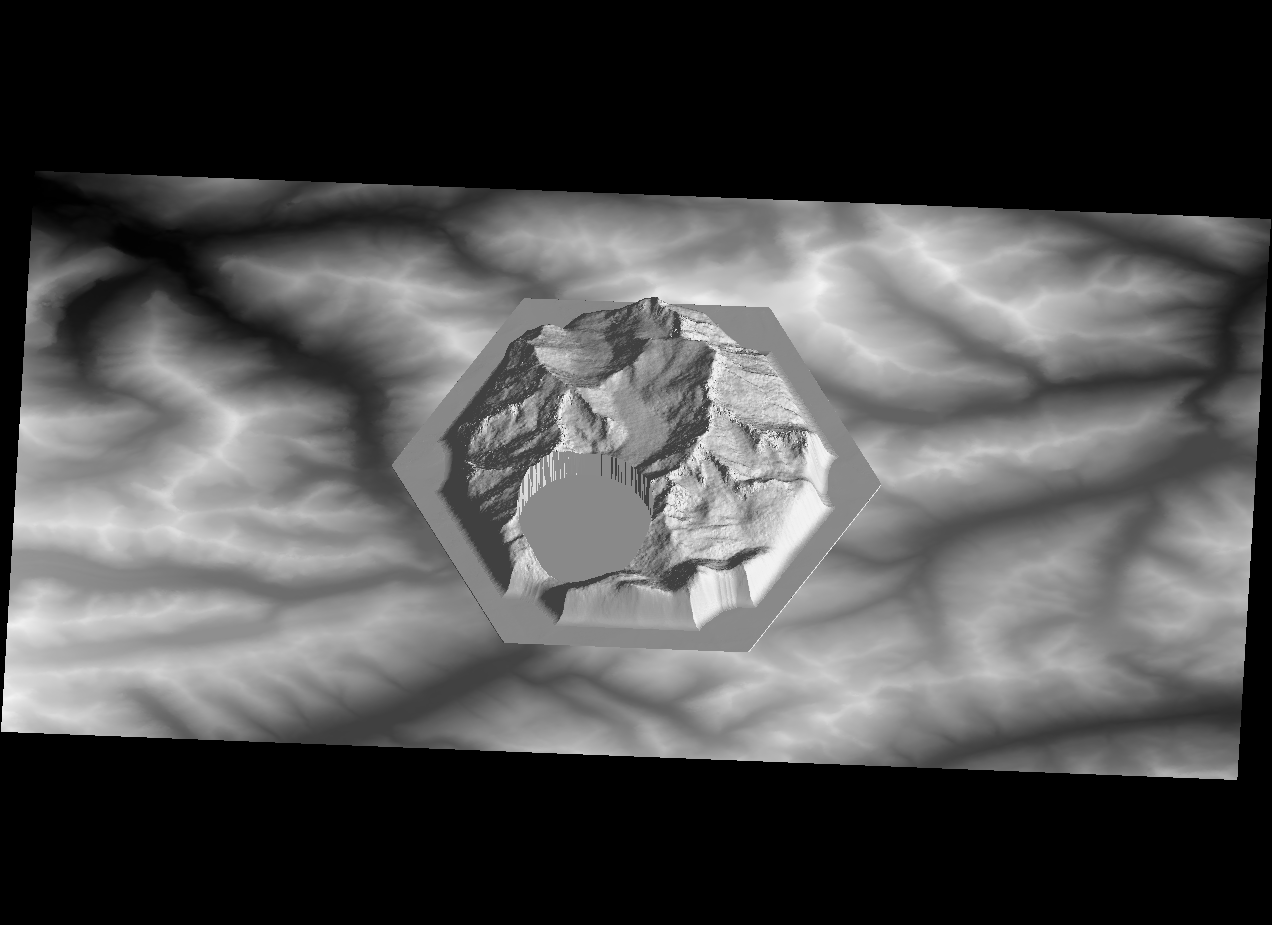

图像	创建的瓷砖

数据

原则上，所有2D灰度图像数据都可以用于创建瓷砖。然而，使用数字高程模型特别酷。此类数据可在OpenTopography.org公开获取。致谢

 NASA JPL. NASADEM Merged DEM Global 1 arc second V001. 2020, distributed by NASA EOSDIS Land Processes DAAC, https://doi.org/10.5067/MEaSUREs/NASADEM/NASADEM_HGT.001.

用法

要使用桌游瓷砖制作器，请从插件菜单（插件 > napari-boardgame-maker: 桌游瓷砖制作器）或工具菜单（工具 > 桌游瓷砖制作器（npbgm））打开。在创建瓷砖之前，需要设置一些步骤和参数。

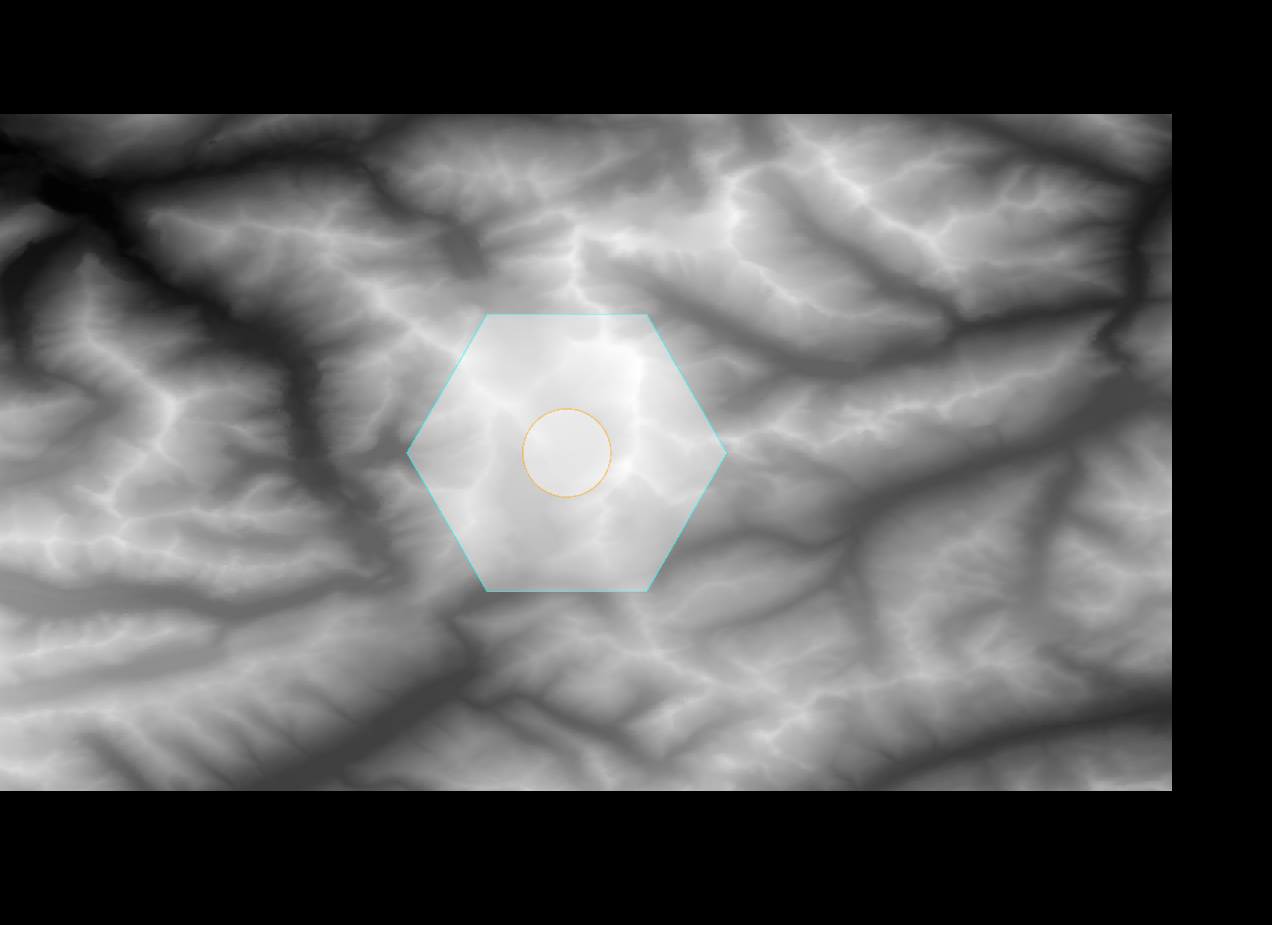

点击创建六边形和创建数字场将在查看器中创建一个六边形形状（这将成为瓷砖的轮廓）和一个圆形区域（可以稍后用于在棋盘中心放置一些标记、人物、筹码等）。

下一步是设置瓷砖的参数。以下参数可以设置

半径和大小

以下草图显示了可以设置的不同的半径和大小

• 六边形半径：六边形的半径（以像素为单位）。导出时，将按毫米重缩放到所需的物理大小。
• 数字字段半径：数字字段的半径（以像素为单位）。也可以设置为毫米单位。如果整个六边形的尺寸发生变化，像素也会相应地更改。
• 步长：应保持平直的砖块边缘旁边的区域。
• 城镇半径：应保持平直的六边形砖块边缘周围的圆形区域。

地形

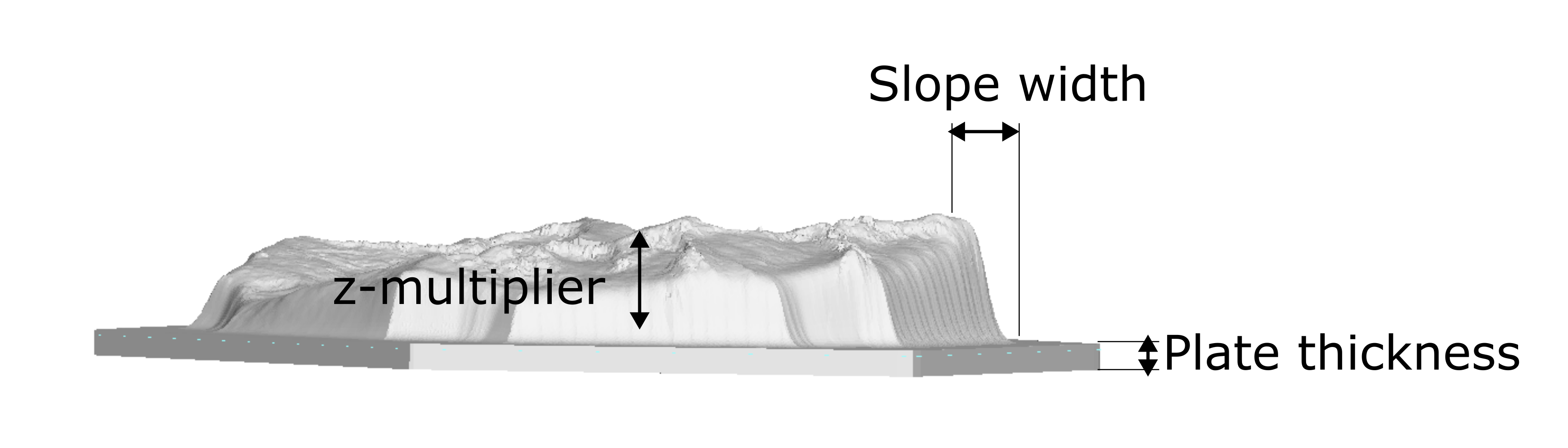

以下参数可以设置以创建砖块的地形

• 坡度：在裁剪地形边缘与基板水平之间添加给定宽度的平滑过渡。将此设置为零将导致尖锐的边缘。
• z-乘数：地形的高度乘以此因子。这可以用来将地形缩放到所需的高度。
• 板厚度：基板的厚度（以毫米为单位）。

导出

• 点击 生成砖块 将运行工作流程以创建砖块
• 点击 导出 将打开一个对话框，将砖块保存为 .stl 文件。 注意：砖块将导出为六边形半径的大小。如果六边形半径设置为100毫米，则砖块将导出为100毫米的六边形。

此 napari 插件使用 Cookiecutter 和 @napari 的 cookiecutter-napari-plugin 模板生成。

安装

您可以通过 pip 安装 napari-boardgame-maker

pip install napari-boardgame-maker

贡献

欢迎贡献。测试可以使用 tox 运行，请在提交拉取请求之前确保覆盖率至少保持不变。

许可证

根据 BSD-3 许可证分发，“napari-boardgame-maker”是免费和开源软件

问题

如果您遇到任何问题，请[提交问题]并附带详细描述。
