线积分卷积

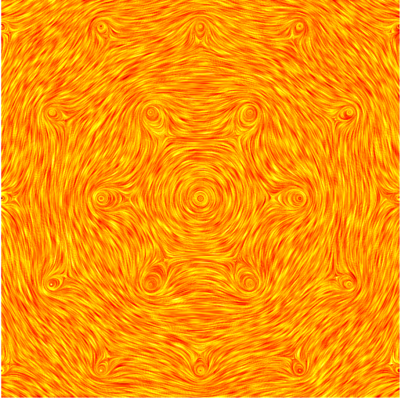

线积分卷积（LIC）是一种用于绘制矢量场的算法。其主要优点是可以详细地展示矢量场的精细结构。它不显示矢量的大小或方向，尽管这些信息可以在后处理步骤中用颜色编码。

结果当然取决于内核的形状和流线的长度
。如果太小，纹理没有被充分过滤，运动不清楚。如果太大，图像被平滑处理，运动的细节丢失。对于大小为（256，256）的图像，20的值可以得到可接受的结果。

安装

如果您想安装LIC，可以克隆仓库并运行。

    pip install -e .

或从PyPI安装

    pip install licplot

使用方法

基本用法显示在，可运行的示例可以在 examples/lic_demo.py 下找到

    from lic import lic_internal
    import numpy as np
    import matplotlib.pyplot as plt
    # create vector field and kernel
    size = 500
    u = np.zeros((size, size), dtype=np.float32)
    v = np.zeros((size, size), dtype=np.float32)
    texture = np.random.rand(size, size).astype(np.float32)

    # create a kernel
    kernel_length = 31
    kernel = np.sin(np.arange(kernel_length) * np.pi / kernel_length).astype(np.float32)

    # compute the lic
    image = lic_internal.line_integral_convolution(u, v, texture, kernel)

    plt.imshow(image, cmap="hot")
    plt.show()

由Anne Archibald从 https://github.com/aarchiba/scikits-vectorplot 分支

。
