pysrim：SRIM 计算的自动化、分析和绘图

pysrim 是一个 Python 包，旨在封装并扩展 SRIM，这是一个流行的模拟离子穿过材料的工具。SRIM 存在很多痛点，这个包旨在解决这些问题。包括与所有操作系统的兼容性、SRIM 计算的自动化和崩溃恢复、解析所有输出文件，以及出版质量的绘图。

现在有一个用于运行 pysrim 和 SRIM 的 docker 镜像 costrouc/pysrim！无需设置，无需显示，因此适用于服务器。如果您想尝试它，请运行以下简短命令（显然需要 docker）。所有输出文件都将存储在 /tmp/output 中（例如）。基准测试显示 docker 容器大约快 50-60%。我相信这是因为使用了 xvfb

docker run -v $PWD/examples/docker:/opt/pysrim/ \
           -v /tmp/output:/tmp/output \
           -it costrouc/pysrim sh -c "xvfb-run -a python3.6 /opt/pysrim/ni.py"
ls /tmp/output

最新版本
包状态
许可
构建状态
覆盖率
Conda
文档
出版物
DOI 存档

文档

链接到 readthedocs 上的文档

功能

自动化运行 SRIM 和 TRIM 在所有操作系统上

虽然TRIM是一个很好的代码，但在自动化方面有许多缺点。编写自己的TRIM.IN输入文件非常繁琐，而构建TRIM.IN的GUI在意外时刻会崩溃。每个人都遇到过的一个崩溃是浮点文本字段永远不能为空。TRIM还有一个趋势会崩溃，因为它将所有级联存储在内存中。这意味着对于包含超过1,000个离子的完整级联的大型运行，它将耗尽内存。pysrim通过提供对输入文件的简单API包装器（支持所有功能），在所有操作系统上运行的能力（使用wine在Linux和OSX上），以及允许批量运行计算（见这个笔记本示例）来解决这个问题。

以下是一个使用pysrim运行TRIM计算的好例子。注意，/tmp/srim是SRIM可执行文件目录的路径（SRIM.exe应位于此目录）。pysrim将添加所有必要的输入文件。如果您运行成功，则将弹出SRIM窗口并开始计算。

from srim import Ion, Layer, Target, TRIM

# Construct a 3MeV Nickel ion
ion = Ion('Ni', energy=3.0e6)

# Construct a layer of nick 20um thick with a displacement energy of 30 eV
layer = Layer({
        'Ni': {
            'stoich': 1.0,
            'E_d': 30.0,
            'lattice': 0.0,
            'surface': 3.0
        }}, density=8.9, width=20000.0)

# Construct a target of a single layer of Nickel
target = Target([layer])

# Initialize a TRIM calculation with given target and ion for 25 ions, quick calculation
trim = TRIM(target, ion, number_ions=25, calculation=1)

# Specify the directory of SRIM.exe
# For windows users the path will include C://...
srim_executable_directory = '/tmp/srim'

# takes about 10 seconds on my laptop
results = trim.run(srim_executable_directory)
# If all went successfull you should have seen a TRIM window popup and run 25 ions!
# results is `srim.output.Results` and contains all output files parsed

有关所有可用选项，请参阅文档。

将SRIM输出文件复制到目录

在完成SRIM计算后，运行copy_output_files将所有输出文件移动到您喜欢的目录。

from srim import TRIM

TRIM.copy_output_files('/tmp/srim', '/home/costrouc/scratch/srim')

将SRIM输出作为numpy数组后处理

运行TRIM计算最难的部分是分析输出文件。pysrim附带了对IONIZ.txt、VACANCY.txt、NOVAC.txt、E2RECOIL.txt、PHONON.txt、RANGE.txt和COLLISON.txt的解析器。COLLISON.txt文件可能相当大，因此Collision解析器使用缓冲读取器，可以处理任何大小的文件。另外，一个名为srim.output.Results的类将处理目录中的所有输出文件，并提供每个解析输出文件的字典。pysrim附带一些有用的绘图工具，例如绘制DPA与深度的关系图。然而，pysrim最强大的功能是所有文本文件都作为numpy数组公开。下面的示例显示了如何使用简单的数学和numpy绘制DPA。这使用户能够无缝地使用TRIM并进行分析。

from srim.output import Phonons, Ioniz

def plot_damage_energy(folder, ax):
    phon = Phonons(folder)
    dx = max(phon.depth) / 100.0
    energy_damage = (phon.ions + phon.recoils) * dx
    ax.plot(phon.depth, energy_damage / phon.num_ions, label='{}'.format(folder))
    return sum(energy_damage)

def plot_ionization(folder, ax):
    ioniz = Ioniz(folder)
    dx = max(ioniz.depth) / 100.0
    ax.plot(ioniz.depth, ioniz.ions, label='Ionization from Ions')
    ax.plot(ioniz.depth, ioniz.recoils, label='Ionization from Recoils')

将folders设置为SRIM输出目录的列表。见分析中的详细示例。注意，对于每个SRIM输出文件都有一个Python类，并提供对每个列的简单访问。这需要一些复杂的正则表达式才能正确运行。

folders = ['test_files/2', 'test_files/4']
image_directory = 'examples/images'

fig, axes = plt.subplots(1, len(folders), sharey=True, sharex=True)

for ax, folder in zip(np.ravel(axes), folders):
    plot_damage_energy(folder, ax)
    plot_ionization(folder, ax)
    ax.legend()
    ax.set_ylabel('eV')
    ax.set_xlabel('Depth [Angstroms]')

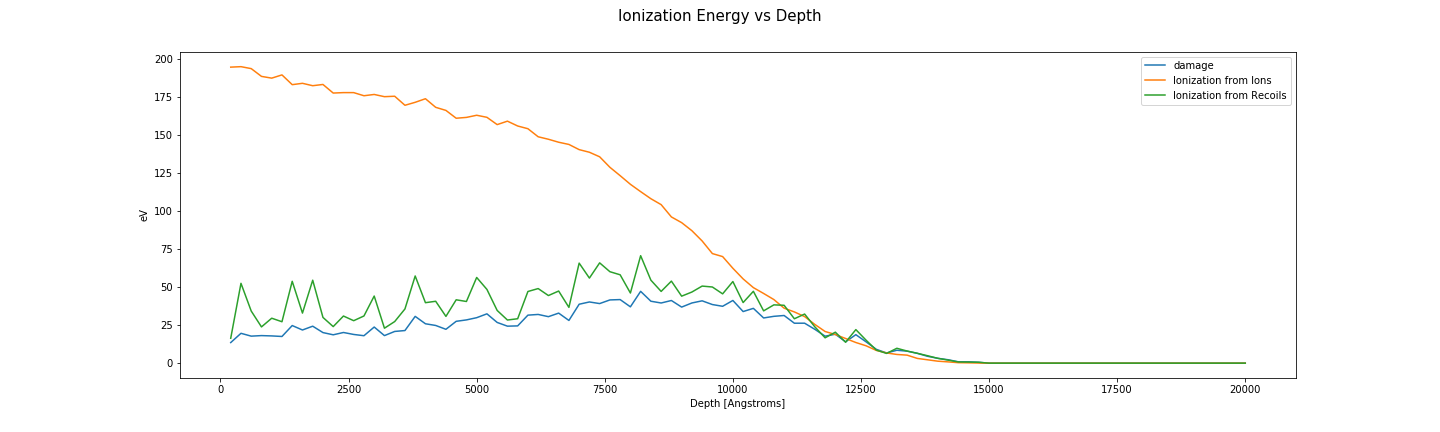

fig.suptitle('Ionization Energy vs Depth', fontsize=15)
fig.set_size_inches((20, 6))
fig.savefig(os.path.join(image_directory, 'ionizationvsdepth.png'), transparent=True)

请参阅[jupyter笔记本](<https://gitlab.com/costrouc/pysrim/blob/master/examples/notebooks/Analysis.ipynb)以全面演示功能。

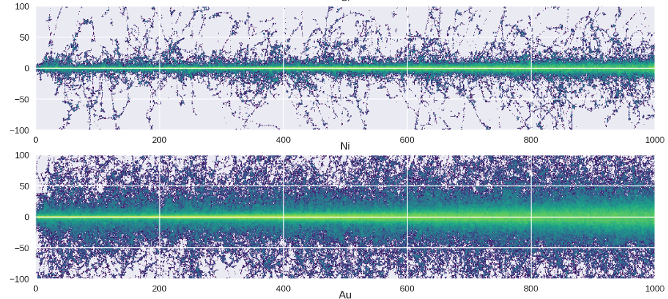

在该目录中还可以找到使用pysrim创建一些出版图形的示例。我在出版物中使用了它。

安装

通过pip或conda安装pysrim很简单。

可在PyPi上找到

• pip install pysrim

可在Conda上找到

• conda install -c costrouc pysrim

可在Docker上找到

• docker pull costrouc/pysrim

除非您正在使用Docker镜像，否则您将需要使用以下说明在您的机器上安装SRIM：Linux、OSX和Windows。

Docker

存在一个预装了和SRIM的Docker容器。在使用wine和模拟X11会话方面需要一些技巧。使用xvfb-run -a可以在Docker容器内创建一个模拟的X11会话，因此可以在没有显示器的服务器上运行SRIM。这是我始终使用的方法来运行SRIM。

镜像：costrouc/pysrim

Linux和OSX

对于Linux和OSX，您首先需要安装wine。有关在OSX上安装wine的信息，请参阅这篇帖子。对于Linux，您通常可以通过apt get install wine或yum install wine来安装wine。SRIM与wine兼容。

安装wine后，运行安装脚本 install.sh。

点击提取然后完成。

Windows

我的一个同事已经在Windows上轻松地实现了它，但我自己没有经验。只需从srim.org下载可执行文件。接下来，将SRIM文件提取到Windows机器上的一个目录中。请注意安装目录，因为它在trim.run()中将被需要。

贡献

欢迎所有贡献，包括错误报告、错误修复、文档改进、增强和想法！这些应该在Gitlab仓库中提交。GitHub仅用于提高可见性。

贡献者

• Chris Ostrouchov（维护者）
• Alex Hanson
• dschwen

许可

MIT
