pyiges 0.3.1

安装

pyiges提供“完整”版本，包括转换功能，以及一个“纯”解析模块版本。纯版本没有转换功能，没有对pyvista,geomdl的依赖，可以通过从以下命令中移除[完整]特定说明符来安装。

使用pip安装

pip install pyiges[full]

否则，如果您想要最新的版本，请随意克隆此存储库并使用以下命令安装

git clone https://github.com/pyvista/pyiges
cd pyiges
pip install .[full]

请注意，在使用 zsh 时，方括号可能需要转义或引号。

用法

pyiges 模块可以读取许多原始文本实体，但只有 NURBS 表面和 bsplines 可以转换为 pyvista 网格。

import pyiges
from pyiges import examples

# load an example impeller
iges = pyiges.read(examples.impeller)

# print an invidiual entity (boring)
print(iges[0])

# convert all lines to a vtk mesh and plot it
lines = iges.to_vtk(bsplines=True, surfaces=False, merge=True)
lines.plot(color='w', line_width=2)

# convert all surfaces to a vtk mesh and plot it
mesh = iges.to_vtk(bsplines=False, surfaces=True, merge=True, delta=0.05)
mesh.plot(color='w', smooth_shading=True)
# control resolution of the mesh by changing "delta"

# save this surface to file
mesh.save('mesh.ply')  # as ply
mesh.save('mesh.stl')  # as stl
mesh.save('mesh.vtk')  # as vtk

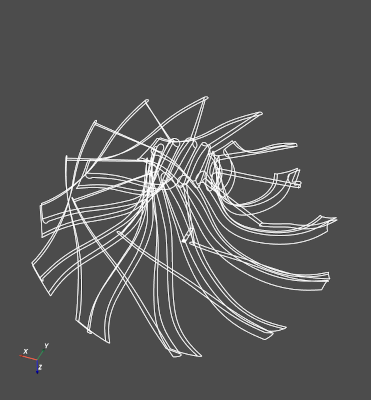

线条

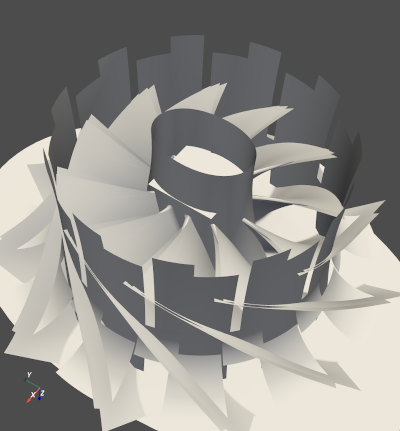

表面

致谢

大部分代码来自或受到 https://github.com/cfinch/IGES-File-Reader

IGES 参考定义来自 Eclipse IGES Wiki,
