plot-antenna 2.0

使用Matplotlib独立绘图

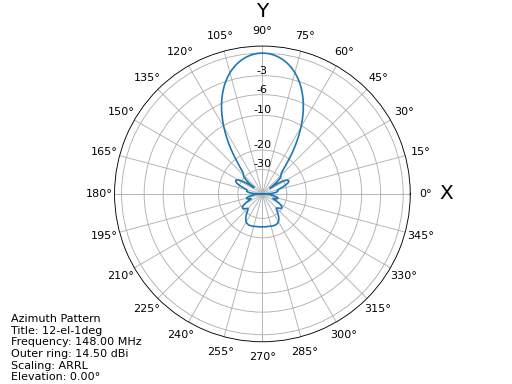

默认情况下，将绘制所有可用的图形，包括交互式3D视图。此外，使用--azimuth或--elevation选项，您可以获取一个方位角图

plot-antenna --azimuth test/12-el-1deg.pout

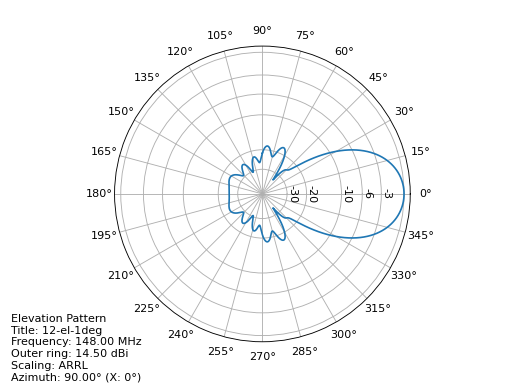

或仰角图

plot-antenna --elevation test/12-el-1deg.pout

分别。请注意，我使用了一个1度分辨率的输出文件，用于仰角和方位角，而不是像上面示例中的5度。图案看起来更平滑，但由于点数众多，在matplotlib中查看3D视图会非常慢。使用plotly后端时不会出现这个问题。

绘图程序还有一个--help选项，可以获取更多信息。特别是可以使用--scaling-method选项选择天线图的缩放比例，该选项可以是一个额外的关键字，可以是linear、linear_db和linear_voltage之一，以及默认的arrl缩放。您可以查阅Cebik的[1]文章来解释不同的图表。选项linear_voltage未由Cebik解释，它位于linear和linear_db缩放选项之间。

最新版本接受多个绘图参数，包括--elevation、--azimuth、--plot3d、--plot-vswr和--geo，它们将绘制到一张图中。默认情况下，绘制前四个图表。使用--output选项可以直接保存图片而无需在屏幕上显示图形。请注意，不幸的是，使用--geo选项的几何显示表现不佳，因为matplotlib在3D图中对平移和缩放的支持较差。使用plotly后端时表现良好。

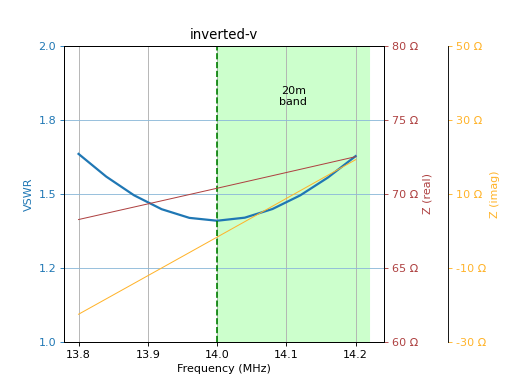

有一些子选项可以改变主选项的行为。对于SWR图，可以使用--swr-show-bands和--swr-show-impedance分别打开对Ham-Radio频段的着色和显示天线阻抗。一个例子可能如下所示

最新版本有用于在天线模拟频率之间滚动的快捷键。这些快捷键仅适用于matplotlib后端。如果您有一个包含多个频率模拟的输出文件，可以通过键入+来显示下一个频率的图表，通过键入-来显示上一个频率的图表。对于matplotlib的新版本，您可以使用--with-slider选项显示频率的滚动条。

其他快捷键用于切换天线图的缩放比例，a切换到arrl缩放，l切换到线性缩放，d切换到线性dB缩放，而v切换到线性电压缩放。

最后，w键可以切换3D图从/到线框显示的显示。请注意，线框显示可能不支持所有版本的matplotlib和/或显卡。

使用Plotly在浏览器中进行绘图

所有由 matplotlib 支持的绘图在 plotly 中也得到支持。这些包括 --elevation（仰角）、--azimuth（方位角）、--plot3d（三维绘图）、--plot-vswr（VSWR 绘图）和 --geo（地理绘图）。这些绘图可以通过 -H 或 --export-html 选项（可以指定额外的文件名）导出为 .html 文件，或者使用 -S 或 --show-in-browser 选项注入到正在运行的浏览器中。

与 matplotlib 不同，使用选项选择的每个绘图要么在浏览器中单独的窗口中显示，要么导出到单独的文件。如果导出到文件，可以使用 --html-export-option 设置选择额外的输出选项。默认情况下，文件包含所有 JavaScript，这会增加大约 3MB 的文件大小。使用 --html-export-option=directory 时，JavaScript 不会被包含，并且预期在导出文件的同目录下有 plotly.min.js 文件。这个文件包含在 plotly 发行版中。导出到文件时，将绘图名称附加到给定的文件名，这允许在单个程序调用中导出多个不同的绘图。

使用 --scaling-method 选项选择的缩放变体目前不能使用 plotly 绘图在运行时更改。与 matplotlib 一样，默认缩放是 arrl 缩放。当使用 dB 缩放时，可以通过 --scaling-mindb 选项指定最小 dB 值。

与 matplotlib 一样，存在子选项可以改变主选项的行为。对于 SWR 绘图，可以使用 --swr-show-bands 和 --swr-show-impedance 分别开启 Ham-Radio 波段的着色和天线阻抗的显示。

所有绘图都是交互式的。对于远场模式绘图（方位角、仰角、三维），可以在绘图右侧的图例中选择频率。当鼠标悬停时，可以看到当前角度（对于二维绘图是仰角或方位角，对于三维绘图则是两者）以及该点的增益。对于二维变体，可以选定多个频率进行绘图。这允许在不同频率之间比较模式。对于三维绘图，图例中的频率像单选按钮一样工作，一次只能选择一个。

使用 --geo 选项可以查看天线几何形状。不幸的是，plotly 在缩放深度上似乎有限制，所以对于大型天线，无法看到详细的绘图。截至本文写作时，并非所有几何细节都显示出来。特别是，NEC 中的二维补丁和 NEC 中的传输线没有显示。

输入源

如前所述，plot-antenna 可以接收由几款天线仿真工具产生的输入。最初是为我的 Mininec 重实现而编写的，pymininec，它也可以使用用 Basic 编写的原始 Mininec 的输出，从 nec2c，以及天线散射分析程序 ASAP。它会自动检测输入的格式，并相应地处理。

此外，还有一个独立的命令行工具 plot-eznec，可以用来可视化 EZNEC 导出功能的输出。

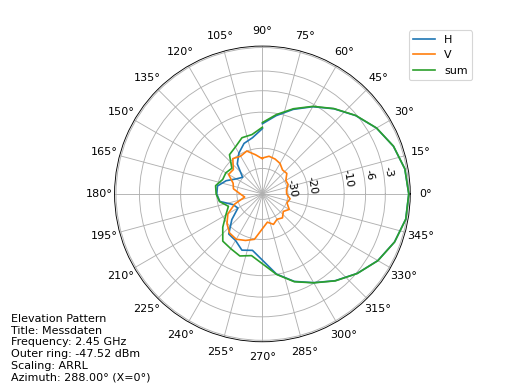

它也被用于可视化天线测量数据。这里有一个来自贡献的测量示例

请注意，对于测量数据，数据的单位不是 dBi，而是 dBm（因为它已测量，未校准到 dBi）。测量值分别针对水平和垂直极化。

发布说明

v2.0：更多输入格式

• 从 EZNEC 导入导出模式数据

• 从天线散射分析程序 ASAP 导入

• 从古老的用 Basic 编写的 Mininec 版本导入

• 添加 --maxgain 选项以标准化外环的增益

• 当单极化不是“sum”时，在 plotly 中显示极化

• 为 geo、3d 和 swr 图添加标题

• 添加更多测试

• 测试：现在使用显式存储的图片而不是仅图片哈希：如果我们可以将生成的图片与预期的图片进行比较，那就容易多了。

• 许多错误修正

v1.8：允许绘制测量数据

• 处理用于绘图值的稀疏矩阵

• Phi（方位）方向上的测量值插值

• 添加3d模式 STL 输出，可选库

• 允许设置 dB 单位（例如，dBm 用于测量）

• 允许按极化绘制

• 版本计算已更改，允许从 git url 安装

注意：matplotlib 中的 Smith 图需要我的 修改过的 pySmithPlot 库。您可以使用以下方式安装此库：

python -m pip install pysmithplot@git+https://github.com/schlatterbeck/pySmithPlot.git

v1.7：添加 Smith 图，可选在 VSWR 图中显示阻抗和频段

本版本及之前几个版本的许多更改是由 Rob Banfield，DM1CM 提出的：向 VSWR 图中添加频段和阻抗是他的想法，同样添加 Smith 图也是他的想法。由于他对细节的关注，这次发布纠正了先前版本中许多粗糙的边缘。感谢 Rob！

• 现在 3D plotly 图的纵横比是正确的。它以前在 X 方向上略微过宽

• 添加 Smith 图显示

• 在 VSWR 图中添加阻抗（可以是实/虚或 |Z|/phi（Z））的选项

• 在 VSWR 图中显示业余无线电频段的选项

• 在 geo 图中显示负载和激励（s），在 geo 图中添加地面

• plotly 3D 图的默认边距现在更宽，可以通过选项进行配置

• 现在可以配置 plotly 3D 颜色条中增益的显示样式，以节省空间（可以是相对或绝对增益，dB 或 dBi，默认为两者都有）

• 当 3D 图只有一个频率时，移除频率图例

• 添加 LICENSE 文件和 pyproject.toml 以支持 Python 中的新安装机制

• 为 plotly 输出添加测试

• 使用 ppm 图像进行测试，之前使用的 png 图像包含 matplotlib 版本信息，因此每个版本都不同 - ppm 图像没有这个问题，但与不同版本的 matplotlib 仍然存在许多差异

v1.6: SWR 图表有更多变化

• 使 SWR-plot 垂直线颜色可配置

• 将高度角和方位角选项重命名为 angle-elevation 和 angle-azimuth，这样我们就可以再次使用缩短的选项（如 --ele 或 --azi）请求高度/方位角图

• 按字典顺序对 --help 下的选项进行排序

v1.5: 允许在 VSWR 图中指定目标 SWR 频率

• 添加命令行选项 --target-swr-frequency

• 用红色绘制用户指定的目标频率，最佳（最小）SWR 用灰色绘制

v1.4: 重置按钮和 VSWR-Plot 改进

• 在 VSWR 图中添加网格和最小-SWR 垂直线

• 在鼠标悬停时（在极坐标图和 3D 图中）不显示频率

• 使极坐标重置按钮重置更多参数

v1.3: 为 plotly 极坐标图添加重置按钮

• 极坐标图，当放大时，只能通过双击重置到未放大视图。所有其他图表都拥有重置按钮，也为极坐标图添加一个。

v1.2: 允许在 plotly 版本中指定标题（图例）字体大小

• 对于某些应用（例如，当在 html iframe 中使用 plotly 图形时），图形的标题（或我们可能称之为图例）可能与图形本身冲突。现在我们可以使用 --title-font-size 指定字体大小。此选项目前仅适用于 plotly 图形。

v1.1: 指定方位角/高度角

• 现在我们可以指定高度图的方位角和方位图的仰角。

• 计算最大增益方位方向的错误修复：如果最大增益在 theta 方向上上升或下降，则由于在该 theta 角度上的所有增益值对所有方位角都是相同的，因此计算方位角将是不正确的。

• 排序选项：由于有些选项仅在安装某些包时存在，所以我们按字典顺序排序选项，而不是试图按正确的顺序添加它们。

v1.0: 首次发布
