NMODL夜间版 0.6.330

关于NMODL

像NEURON（https://www.neuron.yale.edu/neuron/）这样的模拟器使用NMODL作为领域特定语言（DSL）来描述广泛的膜和细胞内子模型。以下是一个在NMODL中指定的指数突触的示例

NEURON {
    POINT_PROCESS ExpSyn
    RANGE tau, e, i
    NONSPECIFIC_CURRENT i
}
UNITS {
    (nA) = (nanoamp)
    (mV) = (millivolt)
    (uS) = (microsiemens)
}
PARAMETER {
    tau = 0.1 (ms) <1e-9,1e9>
    e = 0 (mV)
}
ASSIGNED {
    v (mV)
    i (nA)
}
STATE {
    g (uS)
}
INITIAL {
    g = 0
}
BREAKPOINT {
    SOLVE state METHOD cnexp
    i = g*(v - e)
}
DERIVATIVE state {
    g' = -g/tau
}
NET_RECEIVE(weight (uS)) {
    g = g + weight
}

安装

有关从源构建NMODL的详细说明，请参阅INSTALL.rst。

尝试使用Docker使用NMODL

为了快速测试NMODL框架的分析功能，我们提供了一个docker镜像，其中包含NMODL框架Python库和功能齐全的Jupyter笔记本环境。安装docker和docker-compose后，您可以从终端拉取并运行NMODL镜像。

要直接从CLI尝试Python接口，您可以将docker镜像作为运行

docker run -it --entrypoint=/bin/sh bluebrain/nmodl

并尝试在本README后面讨论的NMODL Python API

$ python3
Python 3.6.8 (default, Apr  8 2019, 18:17:52)
>>> from nmodl import dsl
>>> import os
>>> examples = dsl.list_examples()
>>> nmodl_string = dsl.load_example(examples[-1])
...

要尝试Jupyter笔记本，您可以下载docker compose文件并作为运行

wget "https://raw.githubusercontent.com/BlueBrain/nmodl/master/docker/docker-compose.yml"
DUID=$(id -u) DGID=$(id -g) HOSTNAME=$(hostname) docker-compose up

如果一切顺利，您应该在最后看到类似以下的状态消息

[I 09:49:53.923 NotebookApp] The Jupyter Notebook is running at:
[I 09:49:53.923 NotebookApp] http://(4c8edabe52e1 or 127.0.0.1):8888/?token=a7902983bad430a11935
[I 09:49:53.923 NotebookApp] Use Control-C to stop this server and shut down all kernels (twice to skip confirmation).
    To access the notebook, open this file in a browser:
        file:///root/.local/share/jupyter/runtime/nbserver-1-open.html
    Or copy and paste one of these URLs:
        http://(4c8edabe52e1 or 127.0.0.1):8888/?token=a7902983bad430a11935

基于上面的示例，您应该打开浏览器并导航到以下URL http://127.0.0.1:8888/?token=a7902983bad430a11935。

您可以在“examples”文件夹中打开和运行提供的所有示例笔记本。您也可以在“my_notebooks”中创建新的笔记本，这些笔记本将存储在当前工作目录的“notebooks”子文件夹中。

使用Python API

NMODL框架安装完毕后，您可以使用Python解析API加载NMOD文件

from nmodl import dsl

examples = dsl.list_examples()
nmodl_string = dsl.load_example(examples[-1])
driver = dsl.NmodlDriver()
modast = driver.parse_string(nmodl_string)

parse_file API返回输入NMOD文件的抽象语法树（AST）表示形式。可以通过将其转换为JSON形式来查看AST

>>> print (dsl.to_json(modast))
{
  "Program": [
    {
      "NeuronBlock": [
        {
          "StatementBlock": [
            {
              "Suffix": [
                {
                  "Name": [
                    {
                      "String": [
                        {
                          "name": "POINT_PROCESS"
                        }
                    ...

JSON形式中的每个键都代表AST中的一个节点。您还可以使用可视化API查看AST的详细信息

from nmodl import ast
ast.view(modast)

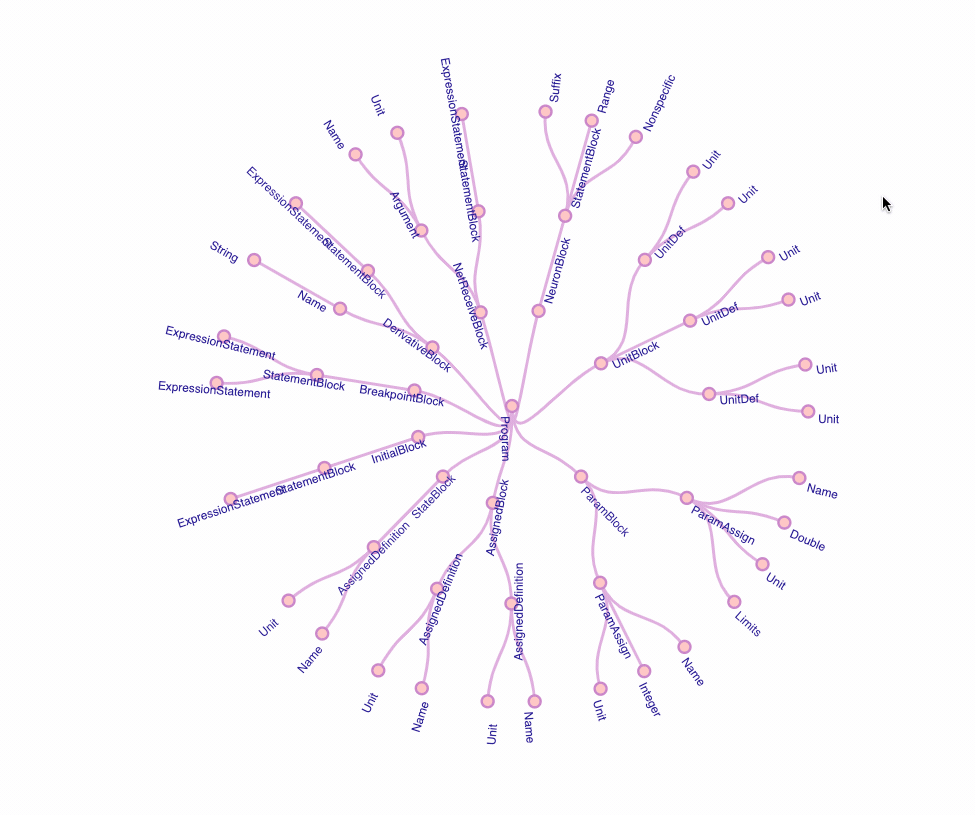

这将打开网页浏览器中的AST视图

中心节点Program代表整个MOD文件，其每个子节点代表输入NMODL文件中的块。请注意，如果您正在使用Docker镜像，这需要X转发。

一旦创建AST，就可以使用现有的访问者进行各种分析/优化。也可以轻松使用Python访问者API编写自己的自定义访问者。有关详细信息，请参阅Python API教程。

NMODL框架还允许我们将AST表示形式转换回NMODL形式

>>> print (dsl.to_nmodl(modast))
NEURON {
    POINT_PROCESS ExpSyn
    RANGE tau, e, i
    NONSPECIFIC_CURRENT i
}

UNITS {
    (nA) = (nanoamp)
    (mV) = (millivolt)
    (uS) = (microsiemens)
}

PARAMETER {
    tau = 0.1 (ms) <1e-09,1000000000>
    e = 0 (mV)
}
...

高级分析和代码生成

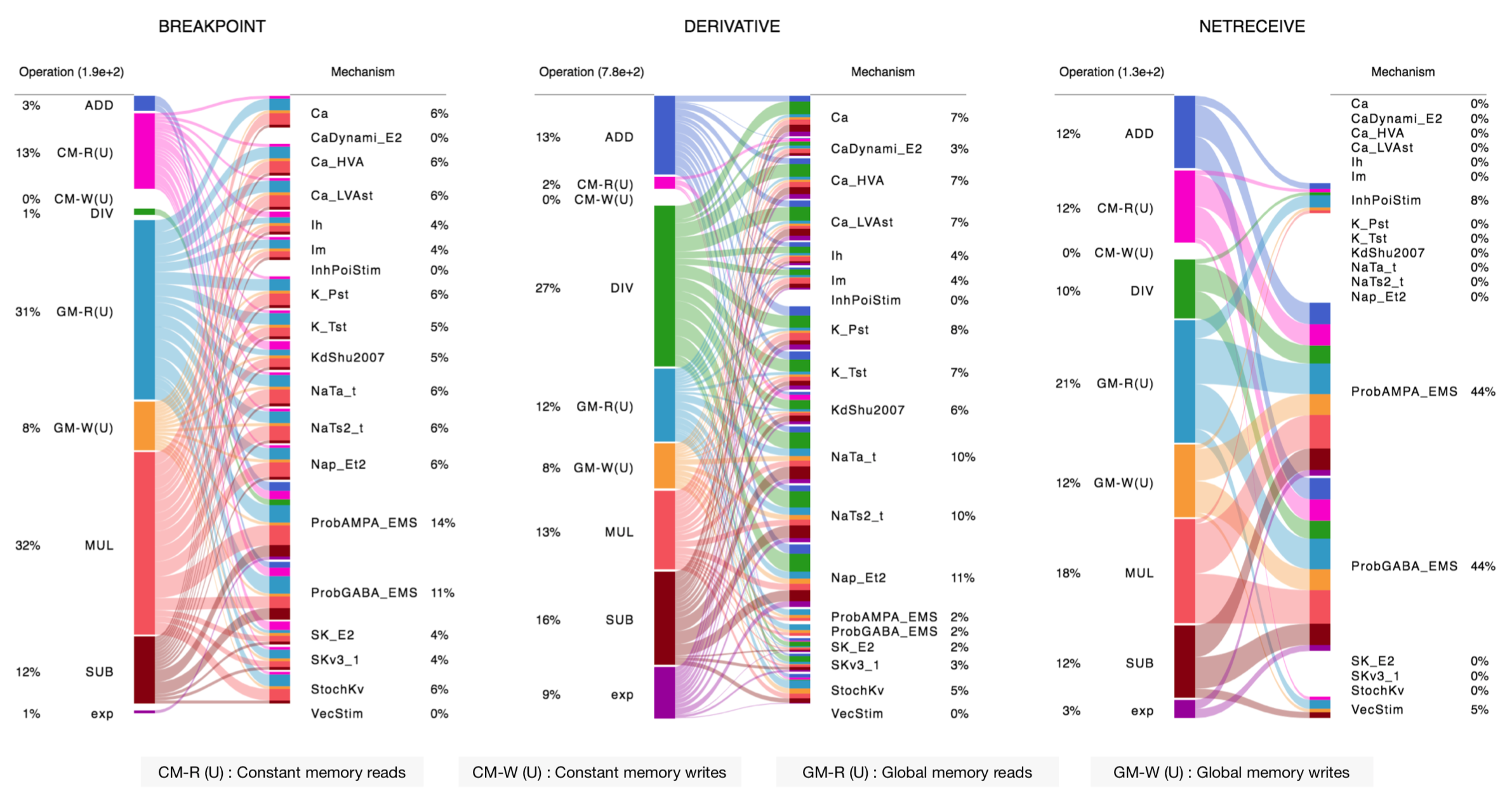

NMODL框架提供了丰富的模型内省和分析功能，使用各种访问者。以下是一个关于2015年发表在《Cell》上的大鼠新皮层柱微电路通道和突触的理论性能特性的例子（见此处）

要了解如何编写自己的内省和分析工具，请参阅本教程。

一旦执行分析和优化步骤，NMODL框架就可以为现代计算架构生成优化代码，包括CPU（Intel、AMD、ARM）和GPU（NVIDIA、AMD）平台。例如，实现了C++、OpenACC和OpenMP后端，可以在命令行中选择这些后端

$ nmodl expsyn.mod sympy --analytic

要了解更多有关代码生成后端的信息，请见此处。NMODL框架提供了许多选项（用于代码生成、优化步骤和ODE求解器），可以列出如下

$ nmodl -H
NMODL : Source-to-Source Code Generation Framework [version]
Usage: /path/<>/nmodl [OPTIONS] file... [SUBCOMMAND]

Positionals:
  file TEXT:FILE ... REQUIRED           One or more MOD files to process

Options:
  -h,--help                             Print this help message and exit
  -H,--help-all                         Print this help message including all sub-commands
  --verbose=info                        Verbose logger output (trace, debug, info, warning, error, critical, off)
  -o,--output TEXT=.                    Directory for backend code output
  --scratch TEXT=tmp                    Directory for intermediate code output
  --units TEXT=/path/<>/nrnunits.lib
                                        Directory of units lib file

Subcommands:
host
  HOST/CPU code backends
  Options:
    --c                                   C/C++ backend (true)

acc
  Accelerator code backends
  Options:
    --oacc                                C/C++ backend with OpenACC (false)

sympy
  SymPy based analysis and optimizations
  Options:
    --analytic                            Solve ODEs using SymPy analytic integration (false)
    --pade                                Pade approximation in SymPy analytic integration (false)
    --cse                                 CSE (Common Subexpression Elimination) in SymPy analytic integration (false)
    --conductance                         Add CONDUCTANCE keyword in BREAKPOINT (false)

passes
  Analyse/Optimization passes
  Options:
    --inline                              Perform inlining at NMODL level (false)
    --unroll                              Perform loop unroll at NMODL level (false)
    --const-folding                       Perform constant folding at NMODL level (false)
    --localize                            Convert RANGE variables to LOCAL (false)
    --global-to-range                     Convert GLOBAL variables to RANGE (false)
    --localize-verbatim                   Convert RANGE variables to LOCAL even if verbatim block exist (false)
    --local-rename                        Rename LOCAL variable if variable of same name exist in global scope (false)
    --verbatim-inline                     Inline even if verbatim block exist (false)
    --verbatim-rename                     Rename variables in verbatim block (true)
    --json-ast                            Write AST to JSON file (false)
    --nmodl-ast                           Write AST to NMODL file (false)
    --json-perf                           Write performance statistics to JSON file (false)
    --show-symtab                         Write symbol table to stdout (false)

codegen
  Code generation options
  Options:
    --layout TEXT:{aos,soa}=soa           Memory layout for code generation
    --datatype TEXT:{float,double}=soa    Data type for floating point variables
    --force                               Force code generation even if there is any incompatibility
    --only-check-compatibility            Check compatibility and return without generating code
    --opt-ionvar-copy                     Optimize copies of ion variables (false)

文档

我们正在编写用户文档，您可以找到当前草稿

• 用户文档

• 开发者/API文档

引用

如果您想了解更多关于NMODL框架的信息，请参阅以下论文

• Pramod Kumbhar，Omar Awile，Liam Keegan，Jorge Alonso，James King，Michael Hines和Felix Schürmann。2019年。用于NEURON建模语言的优化多平台源到源编译框架。在Eprint：arXiv:1905.02241

支持/贡献

如果您发现任何问题，请提交工单。如果您想改进此框架，请参阅开放问题和贡献指南。

示例/基准

用于测试NMODL框架性能和解析能力的基准目前正在迁移到GitHub。这些基准将很快在以下存储库中发布

• NMODL基准

• NMODL数据库

资助与致谢

本软件的开发得到了瑞士联邦理工学院（École polytechnique fédérale de Lausanne，简称EPFL）下属的蓝色大脑项目（Blue Brain Project）的资金支持，该项目由瑞士政府科技学院理事会提供。此外，开发还得到了美国国立卫生研究院（NIH）的资助，项目编号R01NS11613（耶鲁大学），以及欧盟“地平线2020”研究与创新框架计划的具体协议号785907（人脑项目SGA2）。
