神经背靠决策树

项目页面  //  论文  //  无代码Web演示  //  Colab笔记本

由Alvin Wan，*Lisa Dunlap，*Daniel Ho，Jihan Yin，Scott Lee，Henry Jin，Suzanne Petryk，Sarah Adel Bargal，Joseph E. Gonzalez _{*表示贡献相同}

运行决策树，在CIFAR10、CIFAR100、TinyImagenet200和ImageNet上实现可解释模型的最优准确率。NBDTs在CIFAR10、CIFAR100和TinyImagenet200上使用最新的WideResNet实现了与原始神经网络1%以内的准确率；在ImageNet上使用最新的EfficientNet实现了与原始神经网络2%以内的准确率。我们实现了ImageNet的top-1准确率为75.13%。

目录

• 快速入门：运行和加载NBDTs
• 将您的神经网络转换为决策树
• 训练和评估
• 结果
• 开发设置
• 引用

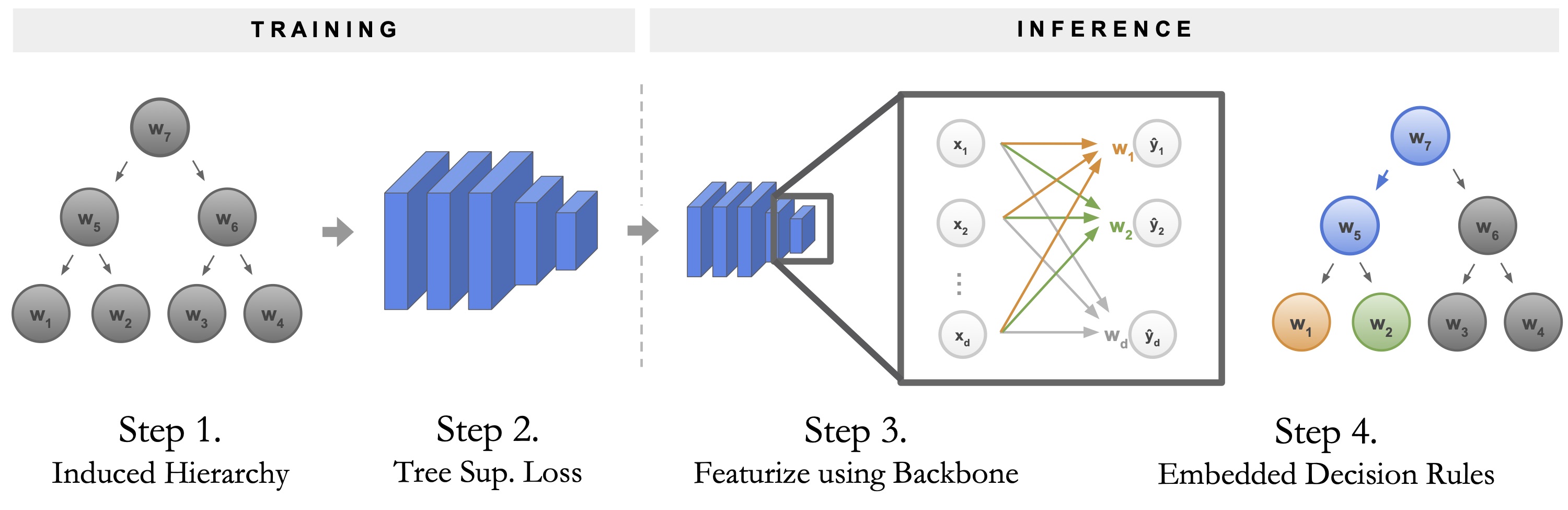

根据上述流程图，我们（1） 生成层次结构，（2）使用树监督损失 训练神经网络。然后，我们（3） 通过使用网络骨干和运行嵌入式决策规则进行特征化来运行推理。

快速入门

在示例上运行预训练的NBDT

不想下载？在网络演示上尝试使用自己的图片。

安装nbdt工具，并在您选择的图片上运行它。这可以是本地图片路径或图片URL。以下，我们在网络上的一张猫的图片上进行评估。这张猫的图片如下。

pip install nbdt
nbdt https://images.pexels.com/photos/126407/pexels-photo-126407.jpeg?auto=compress&cs=tinysrgb&dpr=2&w=32

这将输出类别预测和所有中间决策，如下所示

Prediction: cat // Decisions: animal (99.47%), chordate (99.20%), carnivore (99.42%), cat (99.86%)

默认情况下，这个评估工具使用在CIFAR10上预训练的WideResNet。您也可以传递CIFAR10中没有看到的类别。以下，我们传递了一头熊和一匹斑马的图片。这张斑马的图片也如下所示。

nbdt https://images.pexels.com/photos/750539/pexels-photo-750539.jpeg?auto=compress&cs=tinysrgb&dpr=2&h=32
nbdt https://images.pexels.com/photos/158109/kodiak-brown-bear-adult-portrait-wildlife-158109.jpeg?auto=compress&cs=tinysrgb&dpr=2&w=32

与之前一样，这将输出类别预测和中间决策。尽管熊和斑马类别在训练时没有看到，但模型仍然正确地将两者都选择为动物而不是车辆。注意，对于斑马，最接近的明显类别是马，与模型下面的预测相匹配。

Prediction: horse // Decisions: animal (99.31%), ungulate (99.25%), horse (99.62%)
Prediction: dog // Decisions: animal (99.51%), chordate (99.35%), carnivore (99.69%), dog (99.22%)

_{图片来自pexels.com，根据Pexels许可免费使用。}

在代码中加载预训练的NBDTs

不想下载？尝试在预先填充的Google Colab笔记本上进行推理。

如果您还没有安装，请使用pip安装nbdt工具。

pip install nbdt

然后，选择NBDT推理模式（硬或软）、数据集和骨干网络。默认情况下，我们支持CIFAR10、CIFAR100和TinyImagenet200的ResNet18和WideResNet28x10。有关使用ImageNet上的EfficientNet-EdgeTPUSmall的信息，请参阅nbdt-pytorch-image-models。

_{在Google Colab上尝试以下脚本}

from nbdt.model import SoftNBDT
from nbdt.models import ResNet18, wrn28_10_cifar10, wrn28_10_cifar100, wrn28_10  # use wrn28_10 for TinyImagenet200

model = wrn28_10_cifar10()
model = SoftNBDT(
  pretrained=True,
  dataset='CIFAR10',
  arch='wrn28_10_cifar10',
  model=model)

注意torchvision.models.resnet18仅支持224x224输入。然而，nbdt.models.resnet.ResNet18支持可变大小的输入。有关使用您喜欢的图像分类神经网络的信息，请参阅模型。

30行示例：请参阅nbdt/bin/nbdt，该文件在约30行内加载预训练模型、加载图像并在图像上运行推理。此文件是前节中的可执行文件nbdt。在Google Colab笔记本中尝试此操作。

将神经网络转换为决策树

要将您的神经网络转换为神经背靠决策树，执行以下3个步骤

1. 首先，如果您还没有安装，请使用pip安装nbdt工具：pip install nbdt
2. 其次，在训练期间，使用自定义NBDT损失包装您的损失criterion。以下，我们展示了在CIFAR10数据集上的软树监督损失。默认情况下，我们支持CIFAR10、CIFAR100、TinyImagenet200和Imagenet1000。

from nbdt.loss import SoftTreeSupLoss
criterion = SoftTreeSupLoss(dataset='CIFAR10', criterion=criterion)  # `criterion` is your original loss function e.g., nn.CrossEntropyLoss

3. 第三，在推理或验证期间，使用以下方式包装您的model。这只是为了在验证或推理时作为NBDT运行预测。不要在训练期间像下面那样包装您的模型。

from nbdt.model import SoftNBDT
model = SoftNBDT(dataset='CIFAR10', model=model)  # `model` is your original model

与存储库的示例集成：请参阅nbdt-pytorch-image-models，该文件将此3步集成应用于流行的图像分类存储库pytorch-image-models。

from nbdt.model import SoftNBDT
from nbdt.loss import SoftTreeSupLoss
from nbdt.hierarchy import generate_hierarchy
import pretrainedmodels

model = pretrainedmodels.__dict__['fbresnet152'](num_classes=1000, pretrained='imagenet')

# 1. generate hierarchy from pretrained model
generate_hierarchy(dataset='Imagenet1000', arch='fbresnet152', model=model)

# 2. Fine-tune model with tree supervision loss
criterion = ...
criterion = SoftTreeSupLoss(dataset='Imagenet1000', hierarchy='induced-fbresnet152', criterion=criterion)

# 3. Run inference using embedded decision rules
model = SoftNBDT(model=model, dataset='Imagenet1000', hierarchy='induced-fbresnet152')

nbdt-hierarchy --arch=efficientnet_b0 --dataset=Imagenet1000

from nbdt.loss import SoftTreeSupLoss
from nbdt.model import SoftNBDT

criterion = SoftTreeSupLoss(dataset='Imagenet1000', criterion=criterion, hierarchy='induced-efficientnet_b0')
model = SoftNBDT(dataset='Imagenet1000', model=model, hierarchy='induced-efficientnet_b0')

训练和评估

要重现实验结果，首先克隆存储库并安装所有要求。

git clone git@github.com:alvinwan/neural-backed-decision-trees.git  # or http addr if you don't have private-public github key setup
cd neural-backed-decision-trees
python setup.py develop

要重现论文中的核心实验结果（忽略消融研究），只需运行以下bash脚本

bash scripts/gen_train_eval_wideresnet.sh

需要更详细的分步指导？上面的bash脚本在以下章节中有更详细的解释： 诱导层次结构，软树监督损失，以及 软推理。这些脚本重现了我们的 CIFAR10、CIFAR100 和 TinyImagenet200 结果。要重现我们的 ImageNet 结果，请参阅 nbdt-pytorch-image-models。

对于所有脚本，您可以使用任何torchvision模型或任何pytorchcv模型，因为我们直接支持这两个模型库。每个步骤的定制将在下面解释。

1. 层次结构

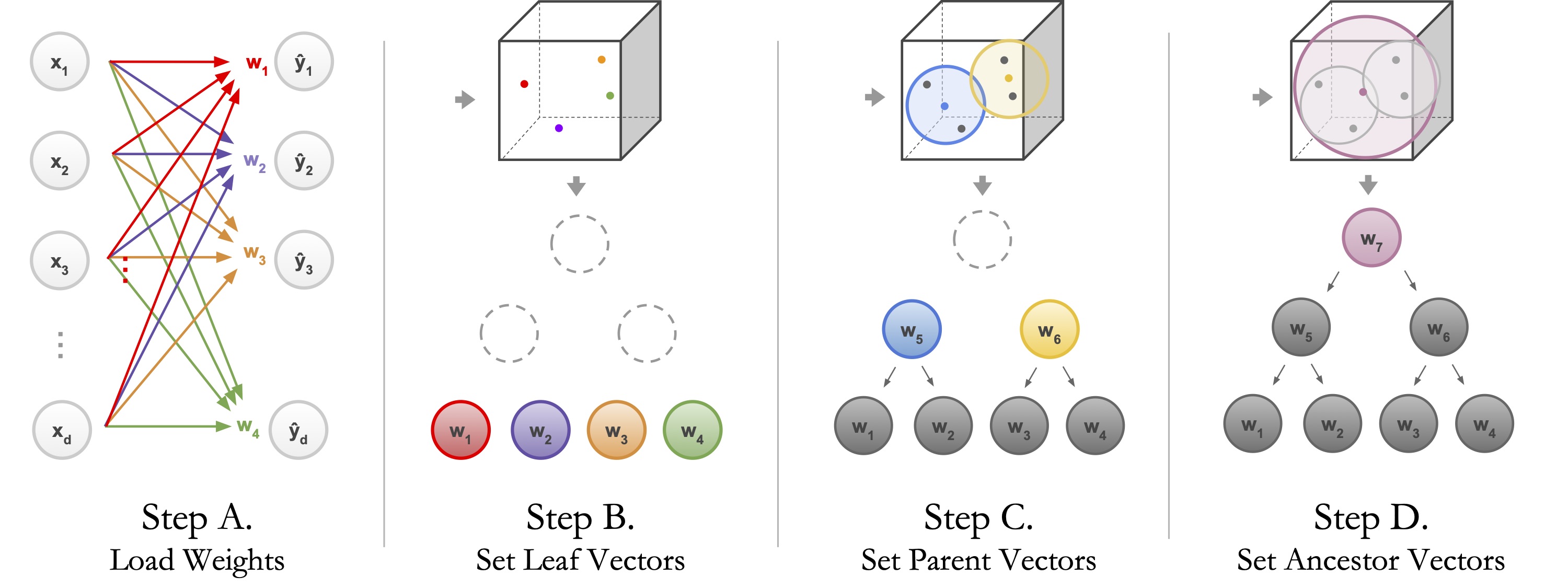

诱导层次结构

运行以下命令以生成和测试基于WideResNet模型的CIFAR10诱导层次结构。

nbdt-hierarchy --arch=wrn28_10_cifar10 --dataset=CIFAR10

# different architecture: ResNet18
nbdt-hierarchy --arch=ResNet18 --dataset=CIFAR10

# different dataset: ImageNet
nbdt-hierarchy --arch=efficientnet_b7 --dataset=Imagenet1000

# arbitrary checkpoint
wget https://download.pytorch.org/models/resnet18-5c106cde.pth -O resnet18.pth
nbdt-hierarchy --checkpoint=resnet18.pth --dataset=Imagenet1000

from nbdt.hierarchy import generate_hierarchy
from nbdt.models import wrn28_10_cifar10

model = wrn28_10_cifar10(pretrained=True)
generate_hierarchy(dataset='Imagenet1000', arch='wrn28_10_cifar10', model=model)

查看示例可视化。 （点击展开）

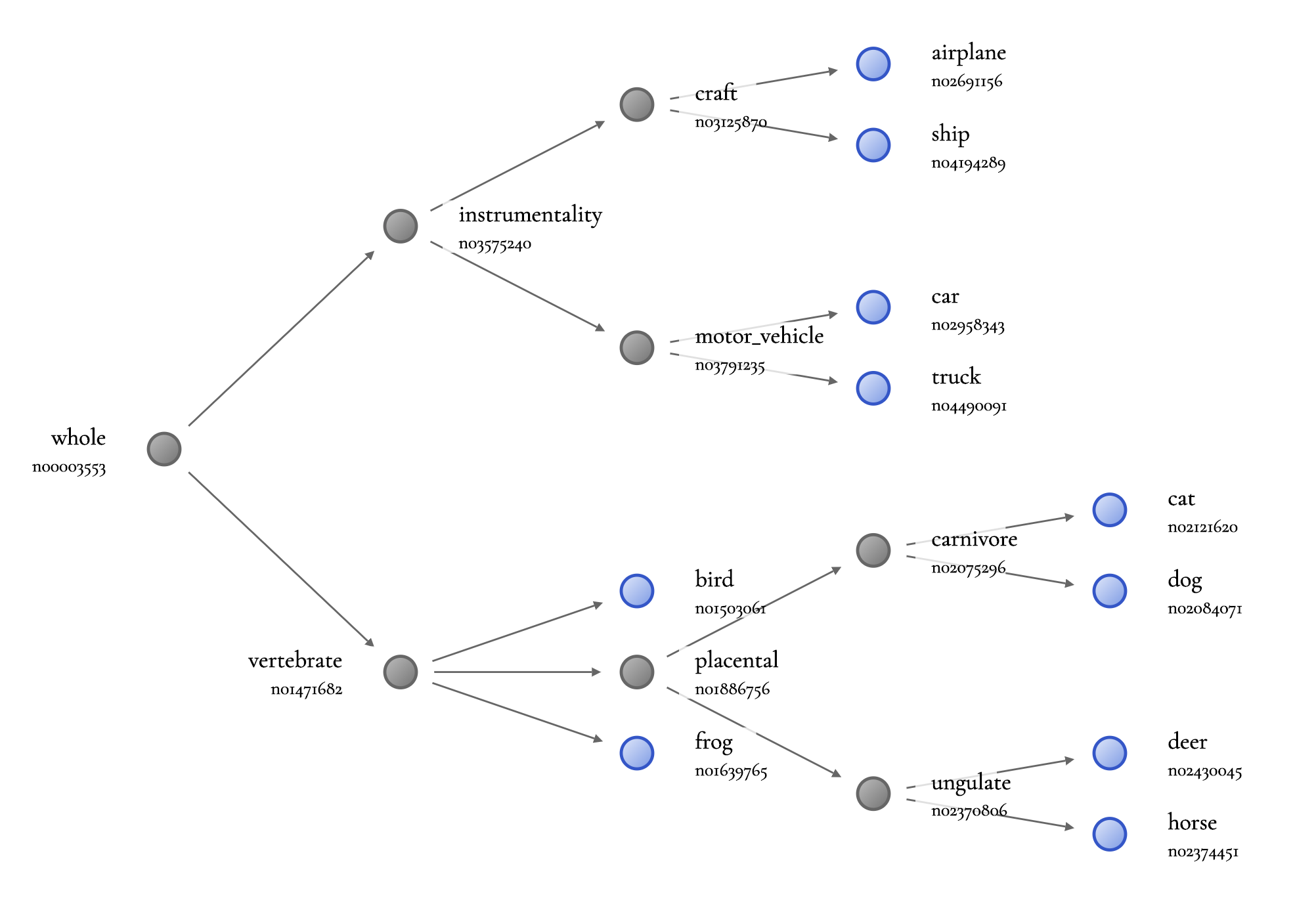

默认情况下，生成脚本输出包含d3可视化的HTML文件。所有可视化都存储在out/中。我们将生成另一个具有更大字体大小和包含wordnet ID的可视化。

nbdt-hierarchy --vis-sublabels --vis-zoom=1.25 --dataset=CIFAR10 --arch=wrn28_10_cifar10

上述脚本的输出将结束于以下内容。

==> Reading from ./nbdt/hierarchies/CIFAR10/graph-induced-wrn28_10_cifar10.json
Found just 1 root.
==> Wrote HTML to out/induced-wrn28_10_cifar10-tree.html

在您的浏览器中打开out/induced-wrn28_10_cifar10-tree.html以查看d3树可视化。

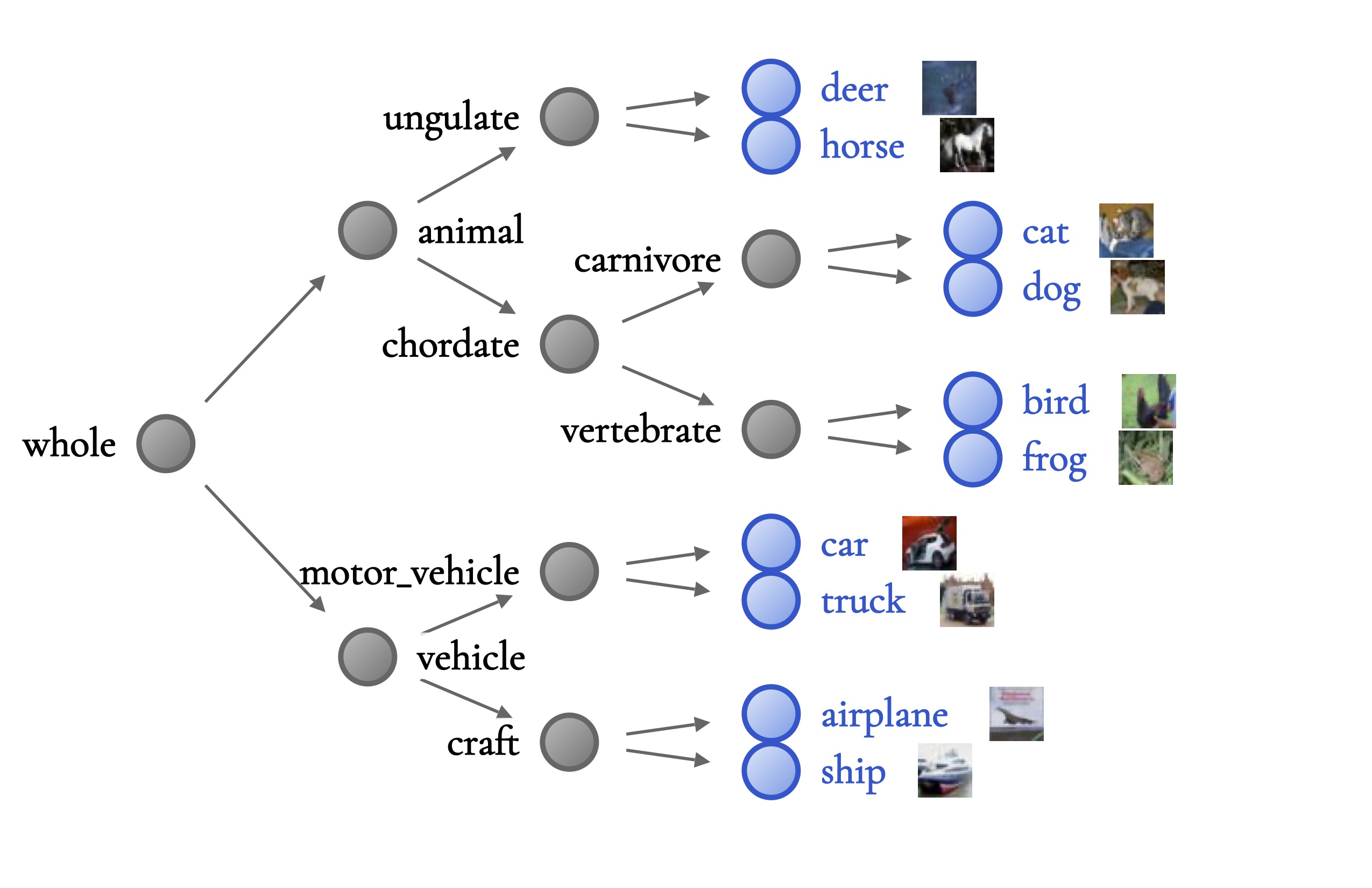

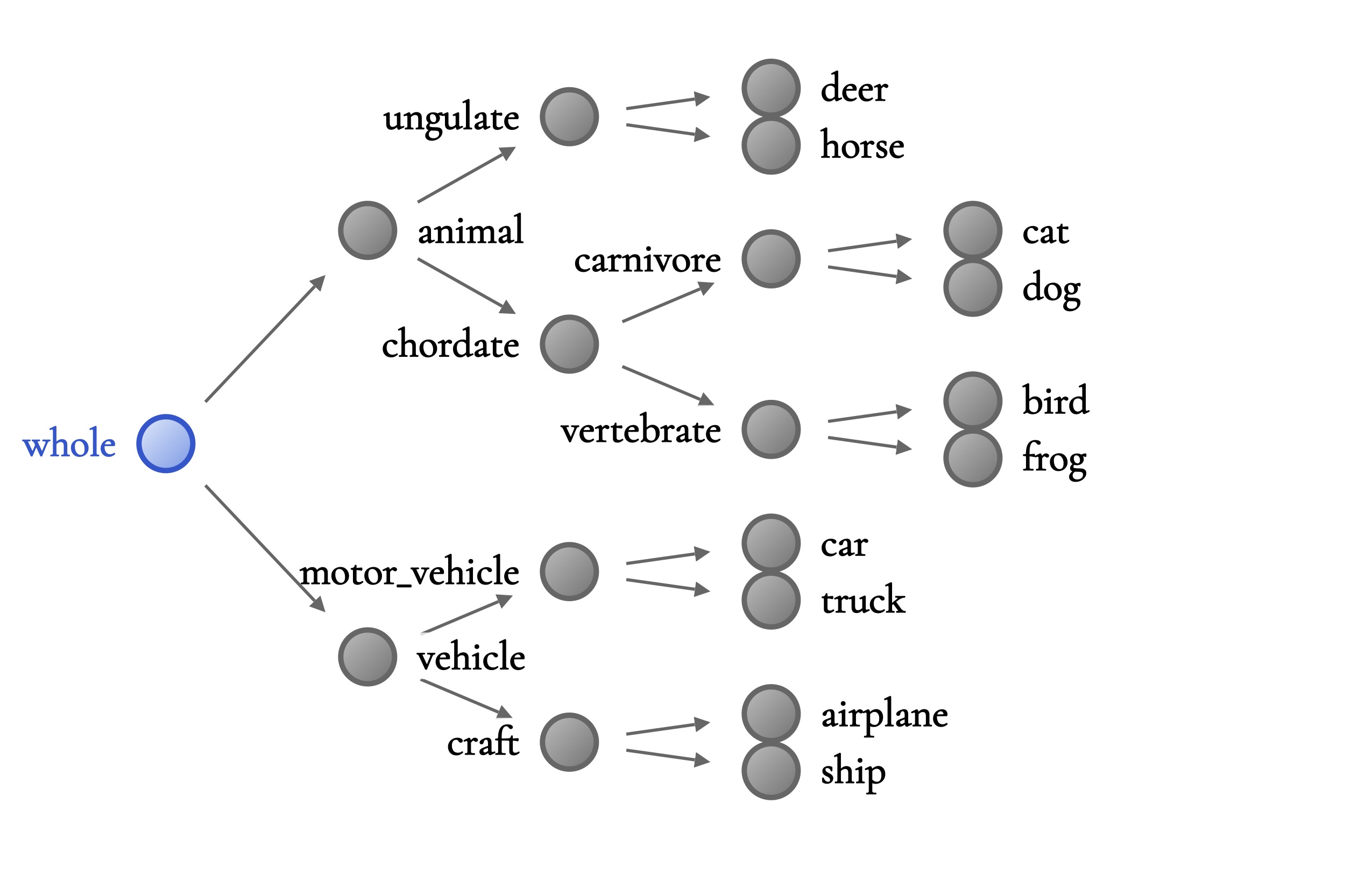

想要重现论文中的层次结构可视化？ （点击展开）

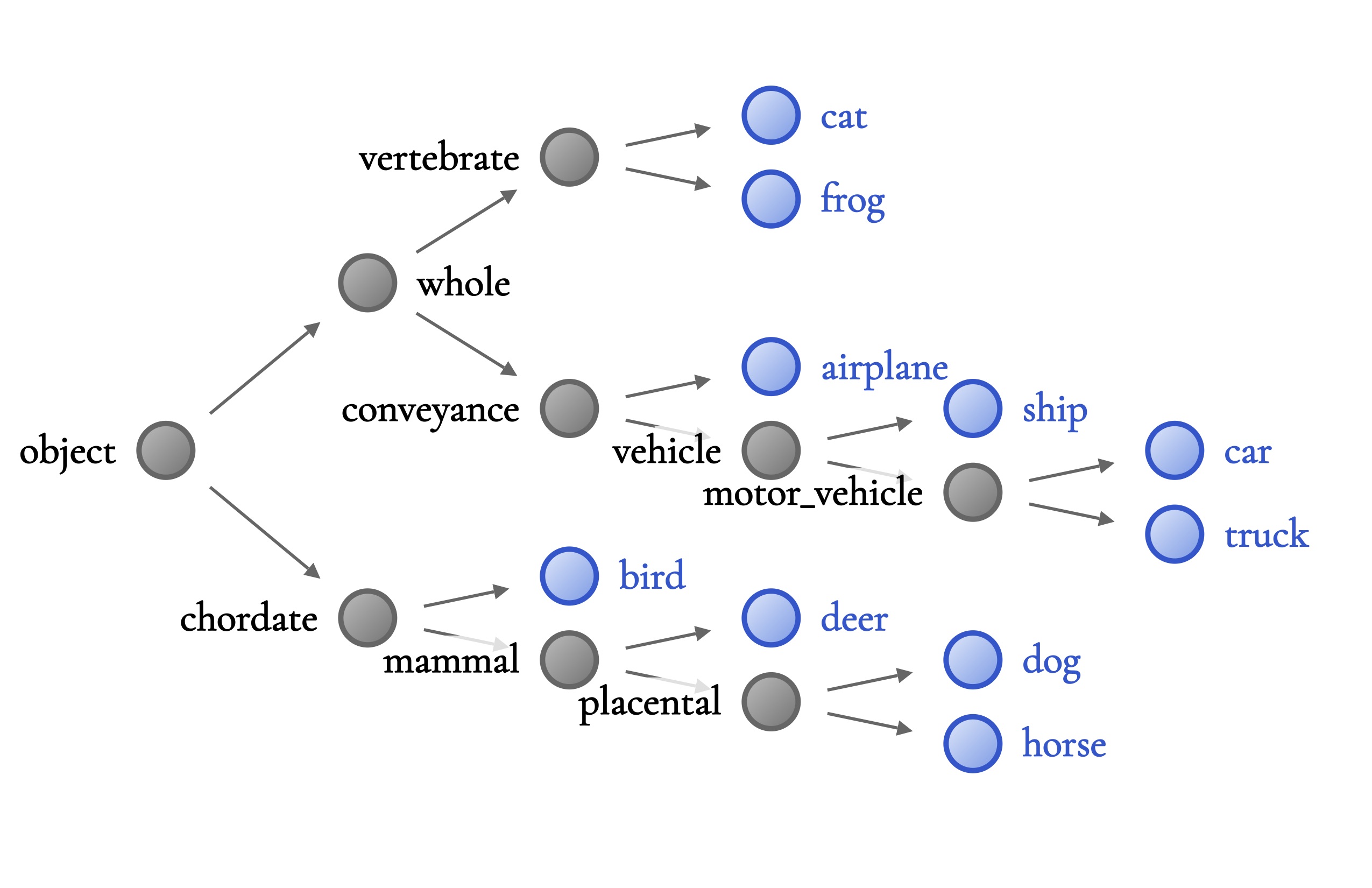

要生成论文中的图，请使用更大的缩放比例，并且不要包括子标签。用于生成诱导层次结构可视化的检查点包含在此存储库的模型库中。

nbdt-hierarchy --vis-zoom=2.5 --dataset=CIFAR10 --arch=ResNet10 --vis-force-labels-left conveyance vertebrate chordate vehicle motor_vehicle mammal placental
nbdt-hierarchy --vis-zoom=2.5 --dataset=CIFAR10 --arch=wrn28_10_cifar10 --vis-leaf-images --vis-image-resize-factor=1.5 --vis-force-labels-left motor_vehicle craft chordate vertebrate carnivore ungulate craft
nbdt-hierarchy --vis-zoom=2.5 --dataset=CIFAR10 --arch=wrn28_10_cifar10 --vis-color-nodes whole --vis-no-color-leaves --vis-force-labels-left motor_vehicle craft chordate vertebrate carnivore ungulate craft

WordNet层次结构

运行以下命令以生成和测试CIFAR10、CIFAR100和TinyImagenet200的WordNet层次结构。该脚本还下载NLTK WordNet语料库。

bash scripts/generate_hierarchies_wordnet.sh

# Generate mapping from classes to WNID. This is required for CIFAR10 and CIFAR100.
nbdt-wnids --dataset=CIFAR10

# Generate hierarchy, using the WNIDs. This is required for all datasets: CIFAR10, CIFAR100, TinyImagenet200
nbdt-hierarchy --method=wordnet --dataset=CIFAR10

查看示例可视化。 （点击展开）

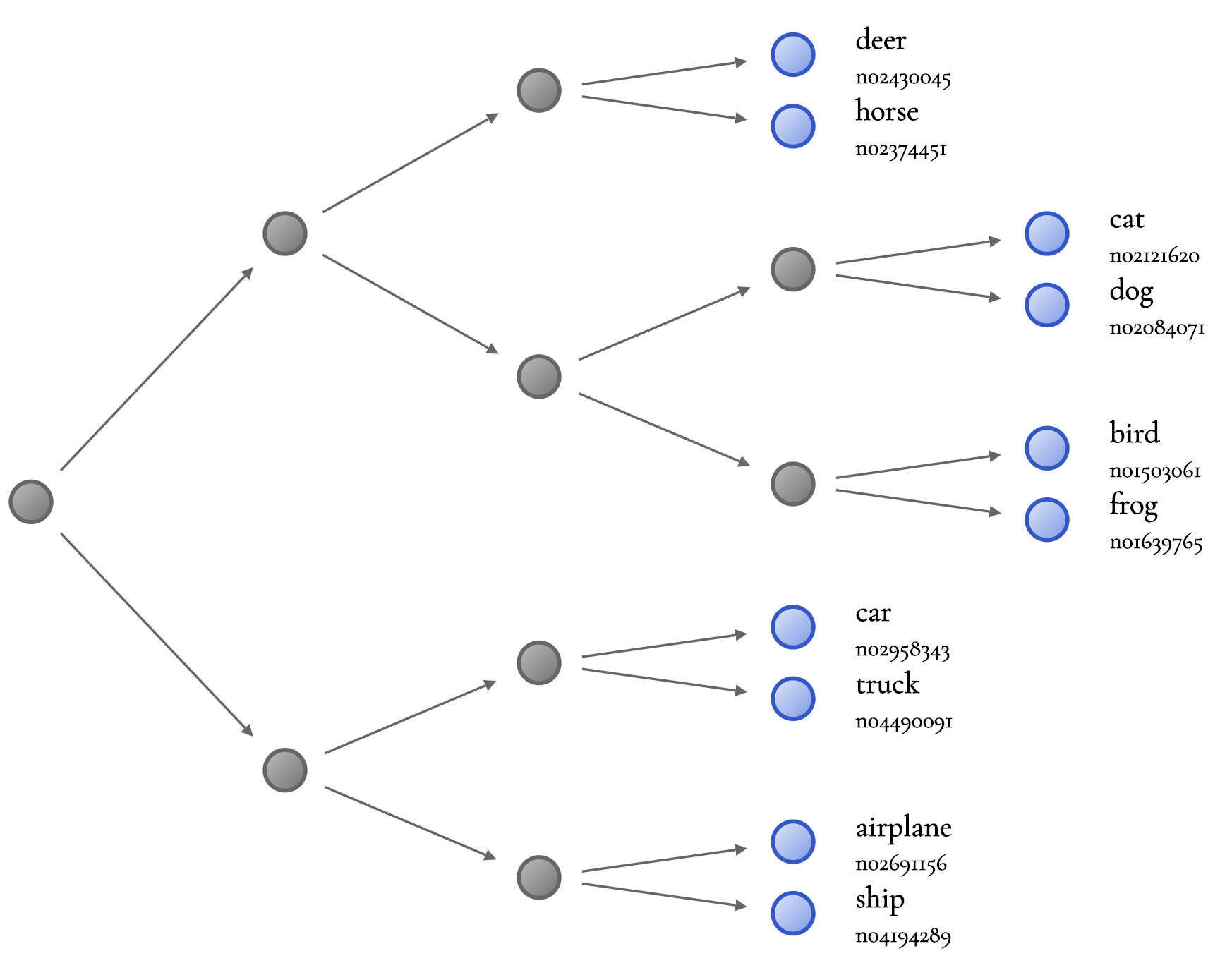

我们可以生成一个具有略微改进的缩放比例和包含wordnet ID的可视化。默认情况下，脚本为CIFAR10构建Wordnet层次结构。

nbdt-hierarchy --method=wordnet --vis-zoom=1.25 --vis-sublabels

随机层次结构

使用--method=random随机生成一个类似二进制的层次结构。可选地使用--seed（--seed=-1表示不洗牌叶子节点）和--branching-factor标志。在调试时，我们将分支因子设置为类别的数量。例如，CIFAR10的健全性检查层次结构为

nbdt-hierarchy --seed=-1 --branching-factor=10 --dataset=CIFAR10

2. 树监督损失

以下训练命令中，我们统一使用--path-resume=<path/to/checkpoint> --lr=0.01进行微调，而不是从头开始训练。我们使用最近最先进的预训练检查点（WideResNet）进行微调。运行以下命令，在CIFAR10上使用软树监督损失进行WideResNet的微调。

python main.py --lr=0.01 --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --pretrained --loss=SoftTreeSupLoss

# fine-tune the wrn pretrained checkpoint on CIFAR10 with hard tree supervision loss
python main.py --lr=0.01 --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --pretrained --loss=HardTreeSupLoss

# fine-tune the wrn pretrained checkpoint on CIFAR10 with soft tree supervision loss
python main.py --lr=0.01 --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --pretrained --loss=SoftTreeSupLoss

3. 推理

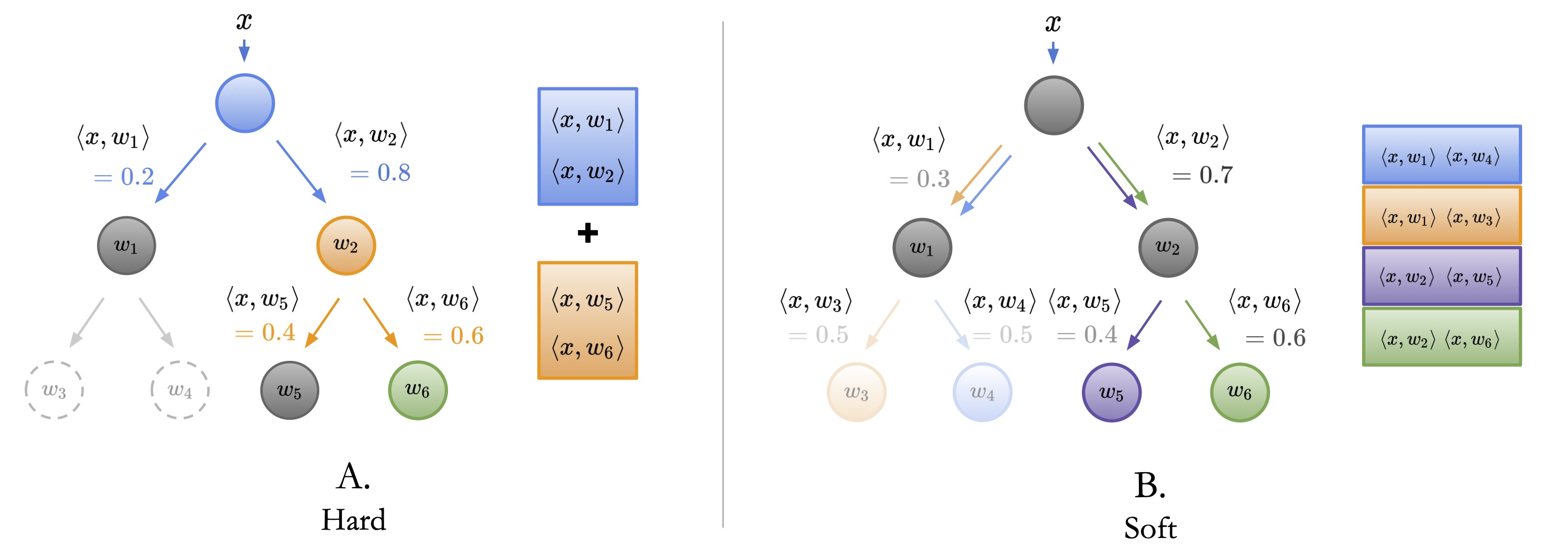

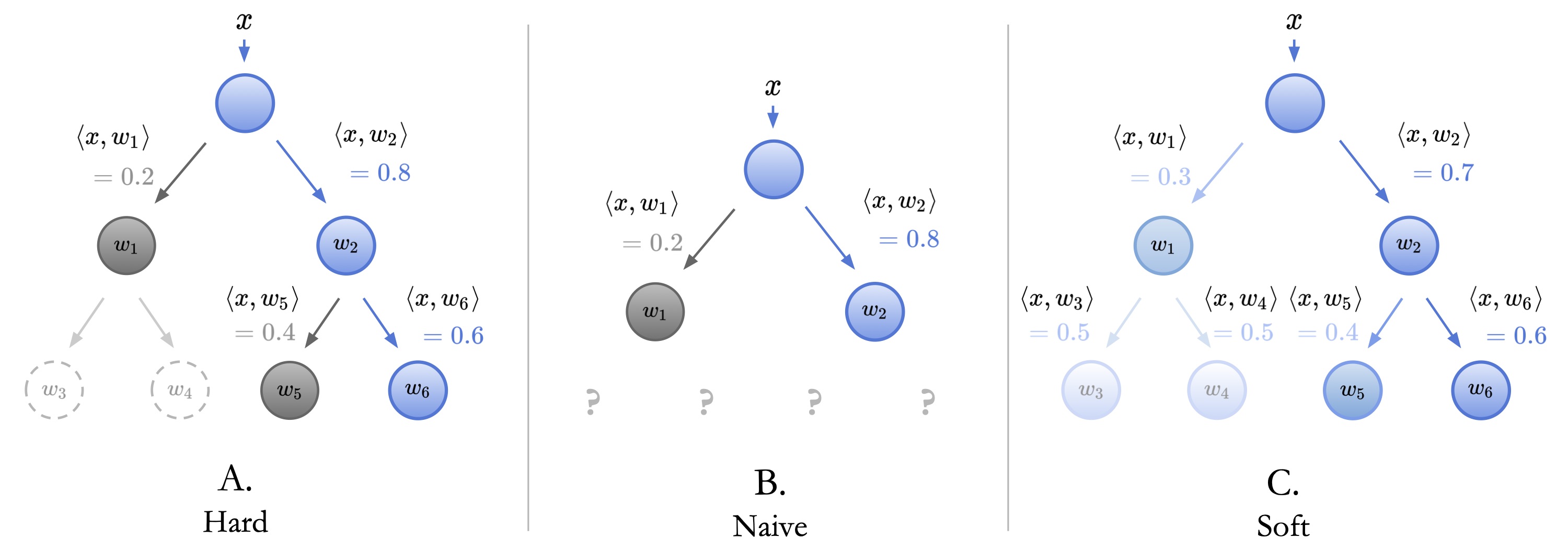

与树监督损失的变体类似，也有两种推理变体：一种是硬推理，另一种是软推理。下面，我们在使用软损失训练的模型上运行软推理。

运行以下bash脚本以获得这些数字。

python main.py --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --loss=SoftTreeSupLoss --eval --resume --analysis=SoftEmbeddedDecisionRules

# running soft inference on soft-supervised model
python main.py --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --loss=SoftTreeSupLoss --eval --resume --analysis=SoftEmbeddedDecisionRules

# running hard inference on soft-supervised model
python main.py --dataset=CIFAR10 --arch=wrn28_10_cifar10 --hierarchy=induced-wrn28_10_cifar10 --loss=SoftTreeSupLoss --eval --resume --analysis=HardEmbeddedDecisionRules

结果

我们与所有之前在CIFAR10、CIFAR100和/或ImageNet上报告的基于决策树的方法进行比较，包括使用不纯的叶子或随机森林来损害可解释性的方法。我们报告了所有这些方法中准确度最高的基线：深度神经网络决策森林（DNDF，更新为ResNet18）、可解释观察者-分类器（XOC）、深度卷积决策丛林（DCDJ）、专家网络（NofE）、深度决策网络（DDN）和自适应神经网络树（ANT）。

如最后一行所示，我们在CIFAR10、CIFAR100和TinyImagenet200等中小型数据集上的准确率比所有之前的方法高出3%到13%以上。请注意，由于我们使用当前公共版本重新训练了所有模型，因此在小到中型数据集（CIFAR10、CIFAR100和TinyImagenet200）上预训练检查点的准确率可能波动0.1-0.2%。

开发设置

如上所述，您可以使用nbdt Python库将NBDT训练集成到任何现有的训练管道中。但是，如果您希望使用这里的裸骨训练实用工具，请参阅以下部分以添加自定义模型和数据集。

如果您尚未这样做，请首先克隆存储库并安装所有要求。

git clone git@github.com:alvinwan/neural-backed-decision-trees.git  # or http addr if you don't have private-public github key setup
cd neural-backed-decision-trees
python setup.py develop

作为一个示例，我们包括WideResNet bash脚本的副本，但针对ResNet18。

bash scripts/gen_train_eval_resnet.sh

对于任何具有感兴趣数据集的预训练检查点的模型（例如，来自pytorchcv的CIFAR10、CIFAR100和ImageNet模型，或来自torchvision的ImageNet模型），修改scripts/gen_train_eval_pretrained.sh；只需更改模型名称。对于所有没有感兴趣数据集的预训练检查点的模型，修改scripts/gen_train_eval_nopretrained.sh。

模型

在不修改main.py的情况下，您可以用您喜欢的网络替换ResNet18：将任何torchvision.models模型或任何pytorchcv模型传递到--arch，因为我们直接支持这两个模型库。请注意，前者仅支持在ImageNet上预训练的模型。后者支持在CIFAR10、CIFAR100和ImageNet上预训练的模型；对于每个数据集，相应的模型名称包括数据集，例如wrn28_10_cifar10。但是，两者都不支持在TinyImagenet上预训练的模型。

从头开始添加新模型

1. 创建一个包含您网络的新文件，例如 ./nbdt/models/yournet.py。此文件应仅包含一个 __all__，仅公开返回模型的函数。这些函数应接受 pretrained: bool 和 progress: bool，然后将所有其他关键字参数传递给模型构造函数。
2. 通过 ./nbdt/models/__init__.py 公开您的文件：from .yournet import *。
3. 在目标数据集上训练原始神经网络。例如，python main.py --arch=yournet18。

数据集

在不修改 main.py 的情况下，您可以通过将其传递给 --dataset 使用任何在 torchvision.datasets 中找到的图像分类数据集。要从头开始添加新数据集

1. 创建一个包含您数据集的新文件，例如 ./nbdt/data/yourdata.py。假设数据类是 YourData10。像之前一样，仅通过 __all__ 公开数据集类。此数据集类应支持一个 .classes 属性，它返回一个人类可读的类名列表。
2. 通过 './nbdt/data/__init__.py' 公开您的文件：from .yourdata import *。
3. 在 ./nbdt/wnids/{dataset}.txt 中创建一个包含 wordnet IDs 的文本文件。此列表应与您的数据集的 .classes 的顺序相同。您可以选择使用 nbdt-wnids 工具生成 wnids（见以下注释）
4. 在目标数据集上训练原始神经网络。例如，python main.py --dataset=YourData10

注意：您可以选择使用 nbdt-wnids 工具生成 wnids

nbdt-wnids --dataset=YourData10

，其中 YourData 是您的数据集名称。如果从 YourData.classes 提供的类名在 WordNet 语料库中不存在，则脚本将生成一个假的 wnid。这不会影响训练，但随后的分析脚本将无法提供 WordNet 估计的节点意义。

引用

如果您认为这项工作对您的科研有用，请引用我们的论文

@article{wan2020nbdt,
   title={NBDT: Neural-Backed Decision Trees},
   author={Alvin Wan and Lisa Dunlap and Daniel Ho and Jihan Yin and Scott Lee and Henry Jin and Suzanne Petryk and Sarah Adel Bargal and Joseph E. Gonzalez},
   year={2020},
   eprint={},
   archivePrefix={arXiv},
   primaryClass={cs.CV}
}
