litepcie 2023.12

                                  __   _ __      ___  _________
                                 / /  (_) /____ / _ \/ ___/  _/__
                                / /__/ / __/ -_) ___/ /___/ // -_)
                               /____/_/\__/\__/_/   \___/___/\__/

                               Copyright 2015-2022 / EnjoyDigital

                            A small footprint and configurable PCIe core
                                     powered by Migen & LiteX

[> 简介

LitePCIe提供了一个小型足迹和可配置的PCIe核心。

LitePCIe是LiteX库的一部分，其目标是通过提供简单、优雅和高效的组件实现，降低复杂FPGA核心的入门门槛，这些组件用于当今的SoC，如以太网、SATA、PCIe、SDRAM控制器...

使用Migen描述HDL允许核心高度和易于配置。

LitePCIe可以作为LiteX库使用，也可以通过生成您将用作标准核心的Verilog RTL与您的标准设计流程集成。

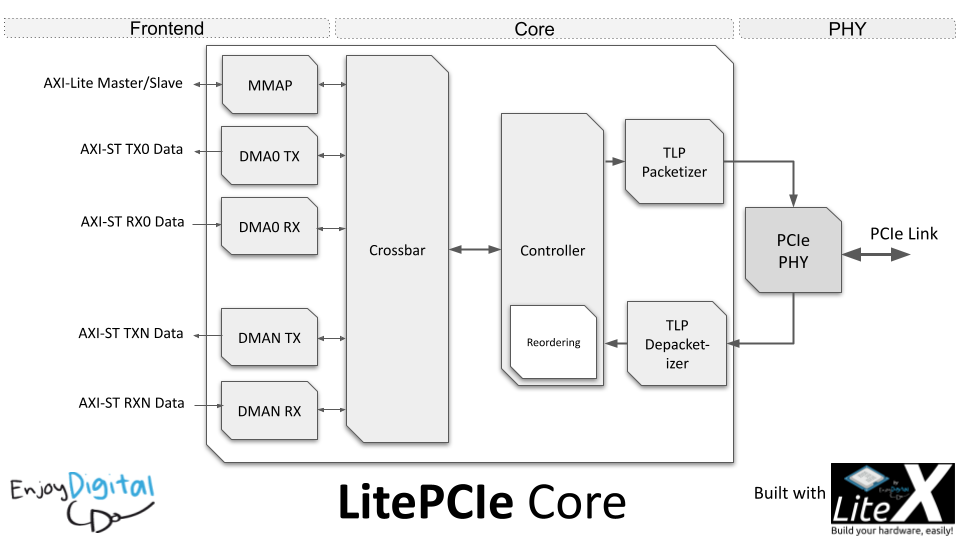

[> 特性

PHY

• Xilinx Ultrascale(+) (最高PCIe Gen3 X16)。
• Xilinx 7系列 (最高PCIe Gen2 X8)。
• Intel Cyclone5 (最高PCIe Gen2 X4)。
• 64/128/256/512位数据路径。
• 时钟域交叉。

核心

• TLP层。
• 重排序。
• MSI (单，多向量)/MSI-X。
• 交叉开关。

前端

• DMA (带有Scatter-Gather)。
• MMAP (AXI/Wishbone从/主)。
• PTM (目前仅在Xilinx 7系列/Gen2 X1上)。

软件

• Linux驱动程序 (MMAP和DMA)。

[> FPGA已验证

LitePCIe已在商业和开源设计中使用

• 3G-SDI捕获/回放板： http://www.enjoy-digital.fr/experience/pcie_3g_sdi.jpg
• SDR MIMO 2x2 板：https://www.amarisoft.com/products-lte-ue-ots-sdr-pcie/#sdr
• SDR MIMO 4x4 板：http://www.enjoy-digital.fr/experience/pcie_ad937x.jpg
• SDR CPRI 板：http://www.enjoy-digital.fr/experience/pcie_sfp.jpg
• PCIe TLP 嗅探器/注入器：https://ramtin-amin.fr/#nvmedma
• 以及其他商业设计...

[> 可能的改进

• 添加标准化接口（AXI，Avalon-ST）
• 添加 Intel Stratix 支持
• 添加 Lattice 支持
• 添加更多文档
• ...见下文支持和咨询 :)

如果您想支持这些功能，请通过 florent [AT] enjoy-digital.fr 联系我们。

[> 入门

1. 安装 Python 3.6+ 和 FPGA 供应商的开发工具。
2. 按照 LiteX 的 wiki 安装指南 安装 LiteX 和核心。
3. 您可以在 LiteX-Boards 和 examples 目录中找到核心与 LiteX 集成的示例。

[> 测试

单元测试在 ./test/ 中可用。要运行所有单元测试

$ ./setup.py test

也可以单独运行测试

$ python3 -m unittest test.test_name

[> 许可证

LitePCIe 在非常宽松的双条款 BSD 许可证下发布。根据此许可证条款，您有权将 LiteEth 用于封闭源代码的专有设计。即使我们不要求您这样做，这些事情也是非常棒的，所以如果可能的话，请这样做

• 告诉我们您正在使用 LitePCIe
• 在涉及 LitePCIe 帮助的研究相关的出版物中引用 LitePCIe
• 向我们发送反馈和建议改进
• 当出现问题时报错
• 将您对 LitePCIe 所做的修改和改进发送给我们。

[> 支持和咨询

我们热爱开源硬件，并喜欢与他人分享我们的设计。

LitePCIe 由 EnjoyDigital 开发和维护。

如果您想了解更多关于 LitePCIe 的信息，或者您已经是满意的用户并希望将其扩展到您的需求，EnjoyDigital 可以提供标准商业支持以及咨询服务。

所以请随时联系我们，我们很乐意与您合作！(并最终缩短可能改进的列表 :))

[> 联系

电子邮件：florent [AT] enjoy-digital.fr
