GINGER

GINGER不是一个GAL仿真器

那么这又是什么呢？

这是一个读取GAL .pld文件并使用.vec文件来解决方程的工具。有些人可能称之为仿真器，但它不是：它只是一个感觉像在“仿真”真实GAL的方程求解器。

快速开始

pip install ginger-emulator
ginger ./sample/addr.pld ./sample/addr.vec

请参阅示例GAL代码和相应的向量文件。

编写.vec文件的规则

• 以@开头的行是测试用例名称。

  例如：@ 测试各种内容

• 以<开头的行列出您想要输入的信号（每个后续行需要将这些信号置高或置低）。

  例如：< A15 A14 A13 A12 /RD /WR

• 以>开头的行列出您想要在每一步后显示的信号。

  例如：> /ROM /RAM /IO

• 以?开头的行是测试用例断言，它们应包含您的测试的关键值对。如果任何测试失败，Ginger将退出并返回非零代码。

  例如：? /ROM=1 /RAM=0 /IO=1

• 注释以#开头。如果向量后添加了注释，它将在运行时打印出来。

• 空行将被忽略。

• 所有其他非空行都是向量。空白将被忽略，并且只能添加以增强可读性。

  例如：0101 1 1（相当于0 1 0 1 11或010111）

要求

• Python 3.x
• Lark解析器

功能

支持

• 组合逻辑
• 已注册逻辑
• 三态
• 自动测试用例断言
• 输入/输出/断言中信号的任意反转（例如：? /RAM=1 等同于 ? RAM=0）

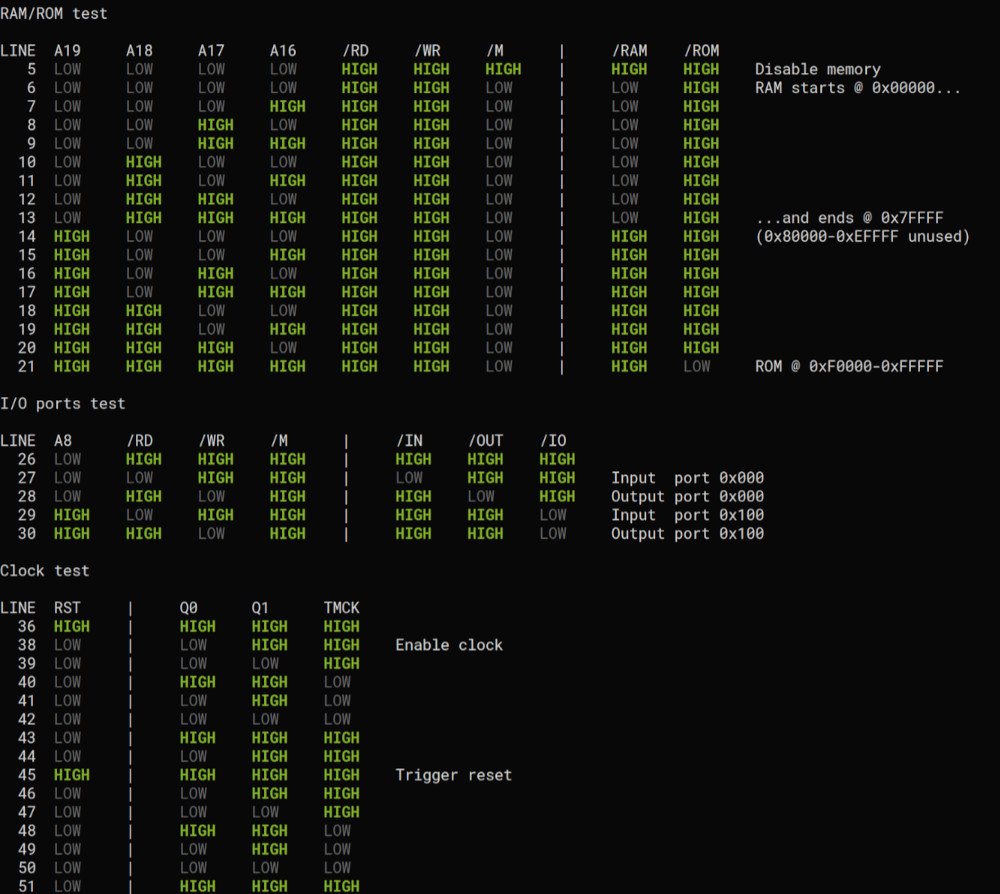

• 时序图生成

不支持（尚未？）

• 输出使能（忽略）
• 输入/输出验证

优点

• 可以在这里找到Vim语法高亮文件。

免责声明及一些技术警告

此工具不保证编译的.pld代码在实际GAL上表现相同。此外，它也不保证.pld文件是有效的汇编（例如，它不会验证用户是否尝试将输入引脚用作输出、术语限制等，并将允许用户做所有各样愚蠢的事情）。

Ginger使用Lark来解析.pld语法，并且仅验证语法，而不是语义。

因此，请首先使用，例如，galasm来编译.pld文件，以查看它是否可以用于编程GAL，然后可以自由地使用Ginger！
