Fritzing Stripboard Generator

生成与您的特定条形板匹配的Fritzing组件。

受到Robert P Heller的项目的启发，该项目具有类似的目标：https://github.com/RobertPHeller/fritzing-Stripboards

安装

pip install fritzing-stripboard

您还可以使用以下命令安装开发版本

pip install https://github.com/coddingtonbear/fritzing-stripboard/archive/master.zip

使用

fritzing-stripboard /path/to/board.yaml /path/to/output/part.fzpz

定义您的板

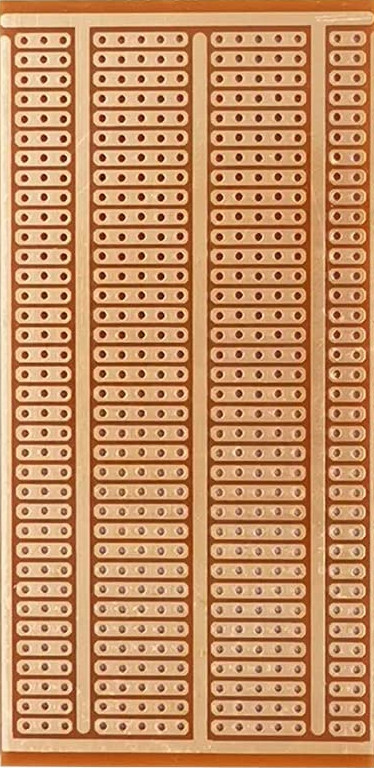

在我翻阅我的项目材料时，我偶然发现了一大堆看起来像这样的条形板

尽管网上有Fritzing的条形板，但没有一个看起来完全像这样。幸运的是，尽管如此，只需一点yaml，就可以轻松地为这个板生成Fritzing部件。

meta:
  title: 3-5-5-2 Board with Solid Bus
  label: 3-5-5-2
width: 50.5
height: 100.5
board:
  - grid:
      components:
        - shared_bus:
          - bus: A1:T1
          - bus: E1:E36
          - bus: Q1:Q36
        - shared_bus:
          - bus: A37:T37
          - bus: T2:T37
          - bus: A2:A37
          - bus: K2:K37
        - drilled_rows: B2:D36
        - drilled_rows: F2:J36
        - drilled_rows: L2:P36
        - drilled_rows: R2:S36

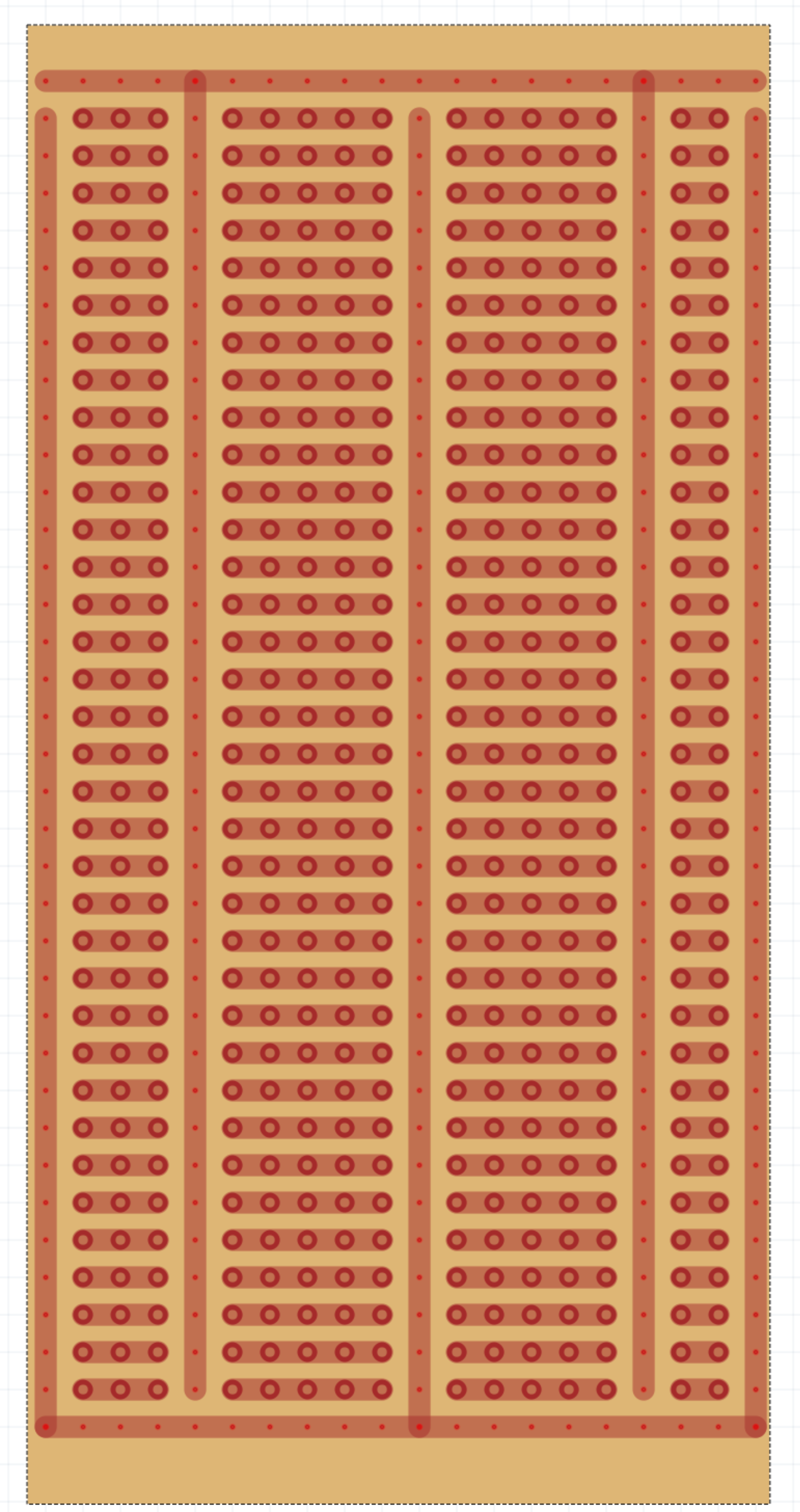

以上将生成一个看起来像这样的板

网格

板定义使用类似于Excel的网格方格范围来定义新总线（迹线）或钻孔元素应出现的位置。

组件

bus 或 drilled

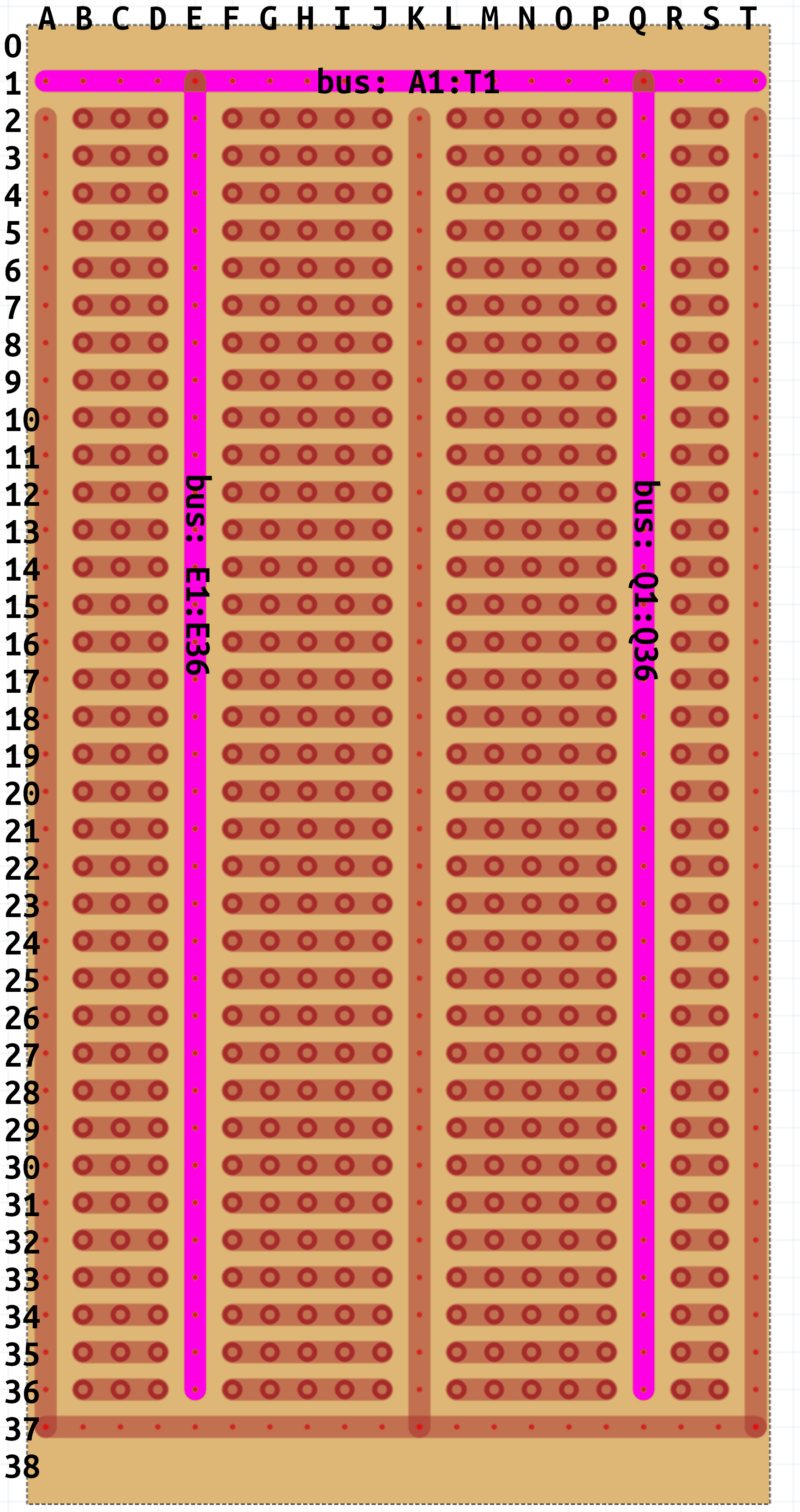

这些创建了一条线或一行钻孔。例如，bus 用于创建这个

每个 bus 或 drilled 范围将分配其自己的 "bus"（即 "net"），除非像上面示例中那样被 shared_bus 包装。

drilled_rows 或 drilled_columns

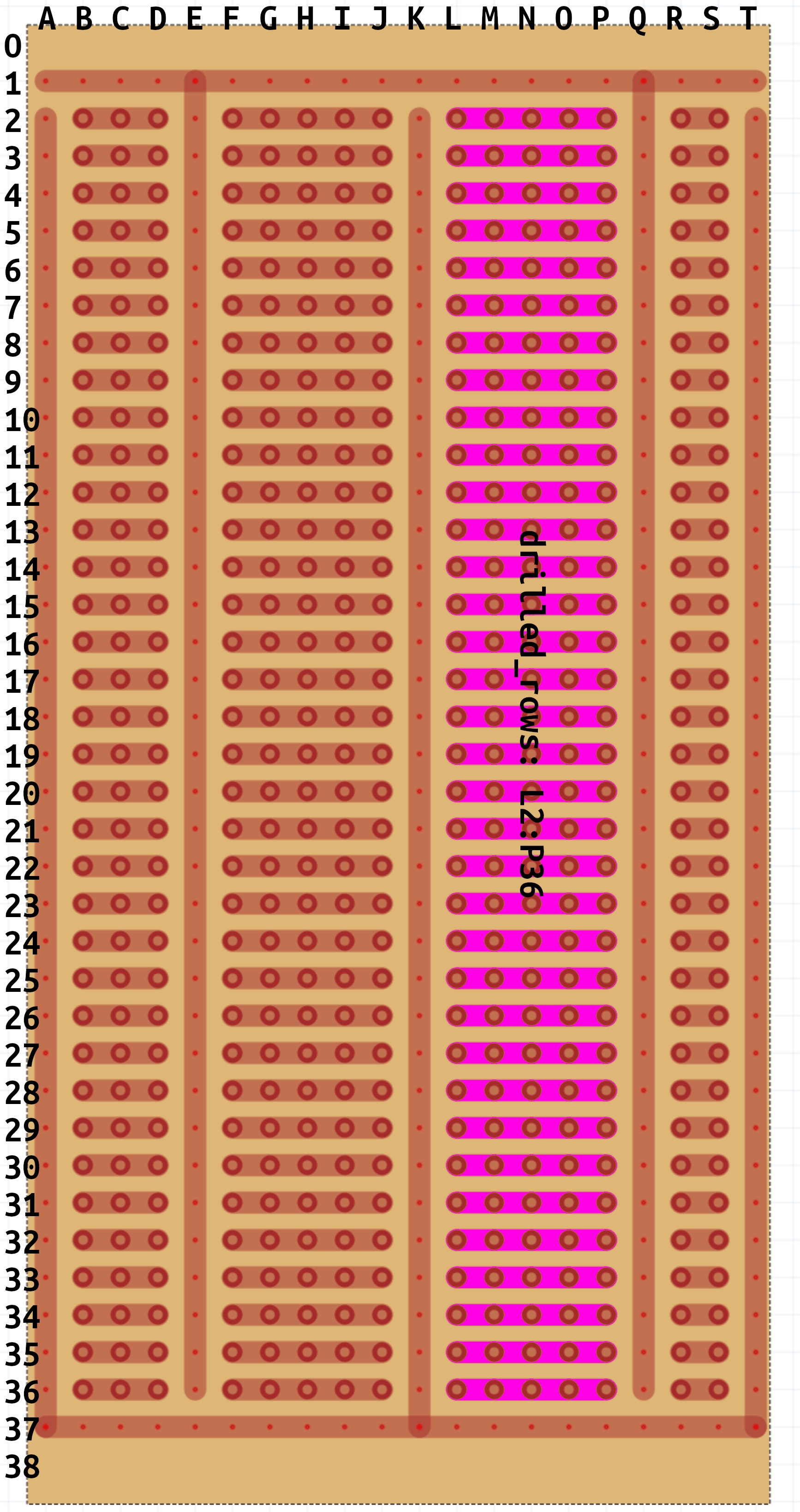

这些创建一个行或列的数组。例如，drilled_rows 用于创建这个

范围中的每一行或列都会被分配一个自己的“总线”（也称为“网”），除非被shared_bus包裹。

shared_bus

bus和drilled范围默认情况下各自都拥有自己的总线。如果你的面包板布局更复杂（如示例所示），你可以使用这个‘组件’使下面的所有组件共享同一个总线。

元数据

有关属性的全列表，请参阅BoardMetadata。
