Flux Visualize

从任何由greaseweazle识别的磁通文件生成磁通可视化

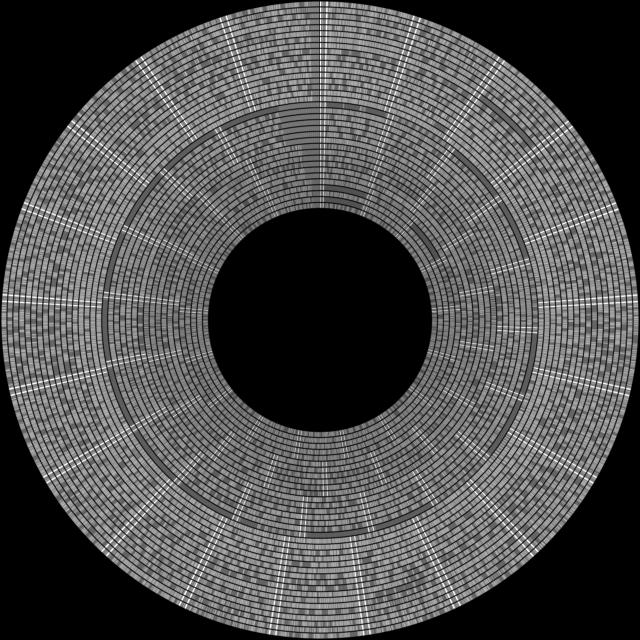

由fluxengine掌握的Commodore 1541软盘的可视化

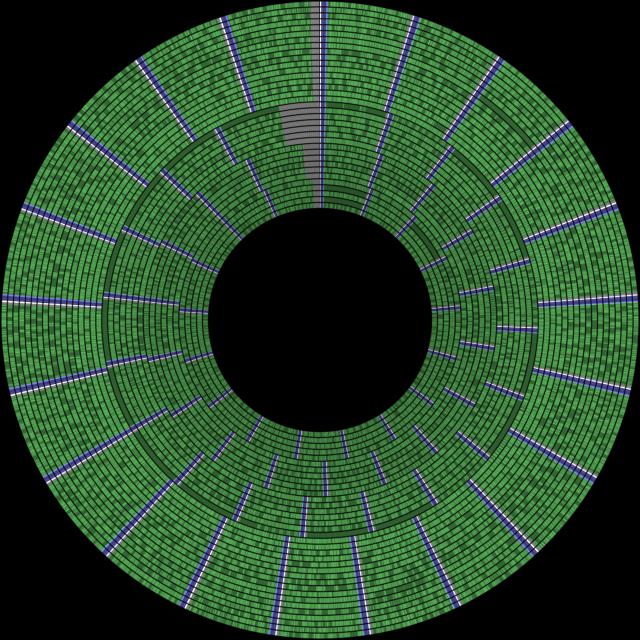

当提供包含解码信息的fluxengine风格CSV文件时，将显示磁盘每个部分的解释

• 蓝色：元数据
• 绿色：成功解码的数据
• 红色：无法解码的数据

使用方法（通过google colab）

• 访问https://colab.research.google.com/github/adafruit/fluxvis/blob/main/fluxvis.ipynb
• 遵循屏幕上的说明。

本地使用方法

• pip install fluxvis

• 将您的磁通转换为greaseweazle兼容的格式，例如.scp或".a2r"格式。

• 使用类似以下命令行

  python -mfluxvis --tracks 35 --diameter 108 --stride 2 write dos33.scp dos33.png


  或

  python -mfluxvis --tracks 35 --diameter 108 --stride 2 show dos33.scp


致谢

磁通读取是通过内嵌的greaseweazle和a2rchery副本完成的。感谢@keirf和@a2-4am提供的这些工具！有关更多信息，请参阅源代码。
