brokenaxes

brokenaxes使matplotlib图表在轴上有断裂，以便显示跨越不连续范围的数值。

功能

• 断裂x和y轴。
• 支持单个轴上的多个断裂。
• 根据相对范围自动缩放轴。
• 绘制多条线。
• 带有相对于整个断裂轴对象的定位的图例
• 将x和y标签居中对齐到整个图表
• 使用matplotlib.GridSpec.subplot_spec将brokenaxes对象本身作为子图。
• xlims和ylims可以是datetime.datetime对象
• 支持对数刻度。

安装

我推荐Anaconda Python发行版，并且这个包可以通过PyPI获得

pip install brokenaxes

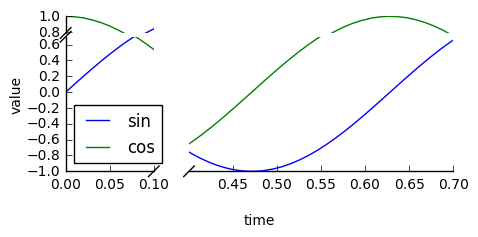

使用方法

import matplotlib.pyplot as plt
from brokenaxes import brokenaxes
import numpy as np

fig = plt.figure(figsize=(5, 2))
bax = brokenaxes(xlims=((0, .1), (.4, .7)), ylims=((-1, .7), (.79, 1)), hspace=.05)
x = np.linspace(0, 1, 100)
bax.plot(x, np.sin(10 * x), label='sin')
bax.plot(x, np.cos(10 * x), label='cos')
bax.legend(loc=3)
bax.set_xlabel('time')
bax.set_ylabel('value')

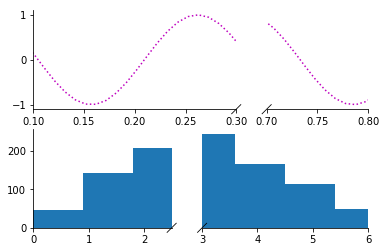

创建子图

from brokenaxes import brokenaxes
from matplotlib.gridspec import GridSpec
import numpy as np

sps1, sps2 = GridSpec(2,1)

bax = brokenaxes(xlims=((.1, .3), (.7, .8)), subplot_spec=sps1)
x = np.linspace(0, 1, 100)
bax.plot(x, np.sin(x*30), ls=':', color='m')

x = np.random.poisson(3, 1000)
bax = brokenaxes(xlims=((0, 2.5), (3, 6)), subplot_spec=sps2)
bax.hist(x, histtype='bar')

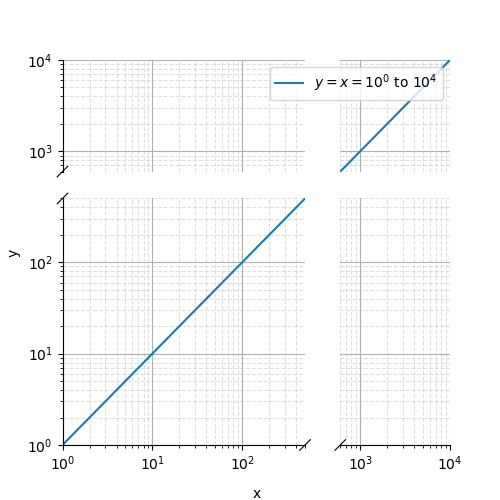

对数刻度

import matplotlib.pyplot as plt
from brokenaxes import brokenaxes
import numpy as np

fig = plt.figure(figsize=(5, 5))
bax = brokenaxes(
    xlims=((1, 500), (600, 10000)),
    ylims=((1, 500), (600, 10000)),
    hspace=.15,
    xscale='log',
    yscale='log',
)

x = np.logspace(0.0, 4, 100)
bax.loglog(x, x, label='$y=x=10^{0}$ to $10^{4}$')

bax.legend(loc='best')
bax.grid(axis='both', which='major', ls='-')
bax.grid(axis='both', which='minor', ls='--', alpha=0.4)
bax.set_xlabel('x')
bax.set_ylabel('y')
plt.show()

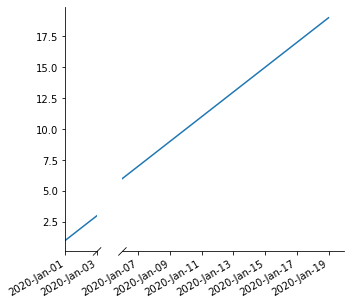

datetime

import matplotlib.pyplot as plt
from brokenaxes import brokenaxes
import numpy as np
import datetime

fig = plt.figure(figsize=(5, 5))
xx = [datetime.datetime(2020, 1, x) for x in range(1, 20)]

yy = np.arange(1, 20)

bax = brokenaxes(
    xlims=(
        (
            datetime.datetime(2020, 1, 1),
            datetime.datetime(2020, 1, 3),
        ),
        (
            datetime.datetime(2020, 1, 6),
            datetime.datetime(2020, 1, 20),
        )
    )
)

bax.plot(xx, yy)

fig.autofmt_xdate()
[x.remove() for x in bax.diag_handles]
bax.draw_diags()

import matplotlib.dates as mdates
for ax in bax.axs:
    ax.xaxis.set_major_formatter(mdates.DateFormatter('%Y-%b-%d'))

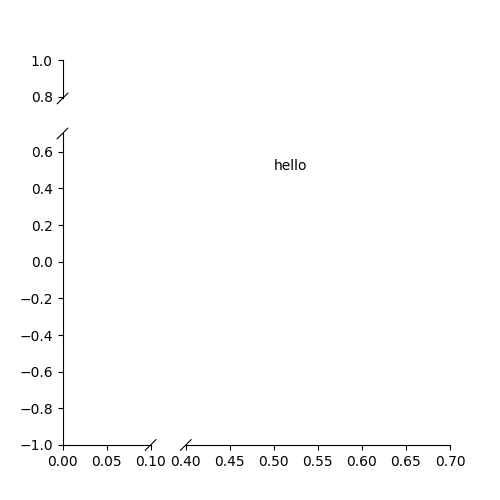

文本注释

import matplotlib.pyplot as plt
from brokenaxes import brokenaxes

fig = plt.figure(figsize=(5, 5))
bax = brokenaxes(
    xlims=((0, 0.1), (0.4, 0.7)), ylims=((-1, 0.7), (0.79, 1))
)
bax.text(0.5, 0.5, "hello")

我能做更多吗？

您可以在上述支持的特性之外自定义 brokenaxes。Brokenaxes 通过创建多个较小的坐标轴对象来工作，这些对象的坐标和大小由构造函数中使用的日期范围决定。这些单独的坐标轴被存储在 bax.axs 的列表中。大多数自定义都需要访问这些内部坐标轴对象。（参见 日期示例 的最后两行）。还有一个较大的不可见坐标轴对象 bax.big_ax，它跨越整个 brokenaxes 区域，用于处理跨越所有较小坐标轴的 x 和 y 轴标签。

画廊

如果您使用这个工具制作了一个令您自豪的图表，请发送给我 png 和代码，我将将其添加到画廊中！

生活建议

请明智地使用此工具。任何数据可视化技术都可以用来阐明数据中的趋势，但也可以用来操纵和误导。后一种情况对于 broken axes 图表尤其如此，因此请尽量负责任地使用它们。除此之外，此软件免费使用。有关详细信息，请参阅许可文件。

测试

brokenaxes 使用 pytest-mpl 确保图表正确创建。

要从根目录运行以测试图表是否正确创建，请运行 pytest --mpl --mpl-baseline-path test_baseline test.py。

要从根目录生成新的测试图表，请运行 pytest --mpl-generate-path test_baseline test.py。

如果您在无头服务器上运行测试，可能需要将 MPLBACKEND 环境变量设置为 Agg。
